一、系统概览

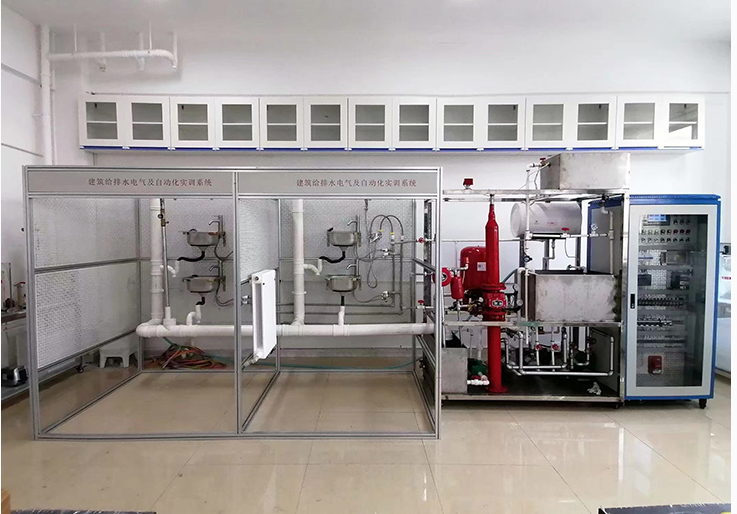

建筑给排水电气及自动化实训系统采用先进的铝型材框架和网孔板设计，具有开放式结构，集生活给水、消防给水、热水给水、排水、污水处理以及控制系统于一体。该系统专为教学培训而设计，旨在提供全面的给排水及电气自动化的实训体验。

二、功能亮点

1. 模拟两层建筑给排水环境，包括不锈钢水盘、冷热水龙头和四个住户用水终端，真实还原实际用水场景。

2. 配备大容量不锈钢水池，确保供水稳定，通过浮球开关和排气孔维持水位平衡。

3. 采用高性能三相和单相水泵，为不同供水系统提供可靠动力。

4. 压力检测装置包括压力变送器和膜盒压力表，实时监测供水系统压力变化。

5. 高位水箱和气压水罐分别用于水泵水箱联合供水系统和气压供水系统，确保供水稳定。

6. 热水器和散热片组成供热/暖系统，提供热源并传递热量。

三、设备组成与特性

1. 生活给水系统：采用不锈钢复合管，实现变频恒压供水，通过脉冲水表计量用水量。

2. 消防给水系统：镀锌管设计，模拟喷淋灭火功能，确保系统安全可靠。

3. 热水给水系统：PPR管材质，实现热水供应，支持温度调节控制。

4. 排水系统：UPVC管设计，实现污水排放和水位检测，结合控制系统实现智能化管理。

四、技术规格

1. 工作电源：三相四线制AC380V±10% 50Hz，确保系统稳定运行。

2. 实训装置尺寸：详细列出给排水模型、模拟房间和主控台的尺寸，便于教学和实训操作。

3. 材料选择：采用不锈钢作为主要材料，确保系统坚固耐用。

4. 功耗控制：整机功耗低于4.5KVA，节能环保。

5. 移动与固定：底部配备带刹车脚轮，方便移动和固定。

6. 安全保护：多重安全保护措施，确保实训过程安全可靠。

7. 给排水自动控制系统：

   序号	控名称	规格	数量
   1.	实训桌		1张
   2.	电气控制实训屏		1台
   3.	变频器模块	西门子V20，三相380V输入 ，0.75kW，带BOP面板	1块
   4.	PLC模块	S7-200 SMART SR40	1块
   5.	模拟量模块	EM235 4AI/1AO	1块
   6.	触摸屏模块	7寸MCGS7026	1块
   7.	脉冲水表	0.01立方米/脉冲	1块
   8.	压力变送器	量程0-200KPa	1块
   9.	低压电气	小继电器、交流接触器、热过载继电器	1套
   10.	组态软件	配套组态软件及给排水系统组态监控程序，通过计算机对给排水系统进行在线监视与控制进水	1套

五、实践内容

给排水及自动化实验内容丰富多样，涵盖系统认识、设备安装、管道试压、供水系统原理、变频控制、电气设计等多个方面。通过实践操作，学生能够全面了解给排水系统的组成和工作原理，掌握相关设备的操作和维护技能，提升电气自动化技术的应用能力。同时，还包括对污水处理装置的认识和操作，以及组态监控系统的设计与实践，为未来的职业发展奠定坚实基础。
