直驱型风力并网发电动态模拟平台

直驱型风力并网发电动态模拟平台

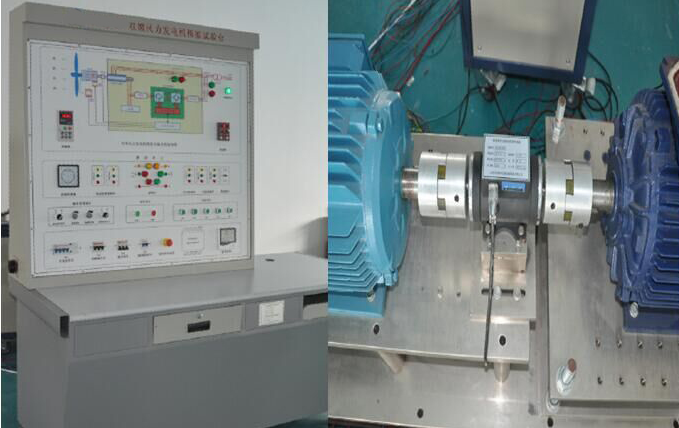

一、实验装置详解

本系统实验装置设计精良，主要由三大核心部分组成：监控装置、风轮模拟拖动装置以及永磁同步电机并网发电装置。软硬件配置全面，旨在模拟风力发电的真实情况，为教学和科研提供有力支持。以下是各部分的详细解析：

1.1 监控装置

监控装置作为整个系统的“大脑”，由PC机和PLC两大核心组件构成，它们共同协作，确保系统的稳定运行和数据的准确采集。

• PLC功能点：

• 数据采集：负责实时采集实验平台各单元的关键数据，包括电机的电压、电流、转速等，以及电力电子并网接口的电压、电流等，确保数据的全面性和准确性。

• 启停控制：根据实验需求，向变频器发出转速指令，控制风轮模拟拖动装置的启停和转速调节。

• 指令发送：向电力电子并网接口电路的DSP控制卡发送启停和并网指令，实现系统的并网和脱网操作。

• 参数修改：允许用户根据实际情况修改实验平台的参数设置，提高实验的灵活性和适应性。

• PC机功能点：

• 数据存储：将PLC采集到的数据进行存储，为后续的数据分析和处理提供便利。

• 可视化显示：通过图形化的界面，将系统工况以直观的方式呈现出来，方便用户快速了解系统运行状态。

• 用户操作界面：提供图形化的操作界面，用户可以通过简单的操作，实现对整个实验平台的控制，如启动风轮模拟拖动装置、控制并网和脱网等。

1.2 风轮模拟拖动装置

风轮模拟拖动装置是模拟风力发电机风轮的关键部分，它采用先进的拖动技术，能够模拟不同风速和风向下的风轮运行情况。通过精确控制拖动装置的转速和力矩，可以模拟出真实风力发电过程中的各种工况，为实验提供可靠的数据支持。

1.3 永磁同步电机并网发电装置

永磁同步电机并网发电装置是整个系统的核心发电部分。它采用高效、稳定的永磁同步电机，通过电力电子并网接口电路与电网进行连接。该装置能够实现稳定的并网发电功能，并具备较高的发电效率和电能质量。在实验过程中，可以通过监控装置对电机的运行状态进行实时监控和调整，确保实验结果的准确性和可靠性。
