双馈风力发电机模拟试验系统

双馈风力发电机模拟试验系统

一、系统概览

双馈风力发电机模拟系统，以其独特的设计理念和全面的功能，成为教学实践的理想选择。该系统运用异步变频拖动单元，能够广泛模拟风力发电机在不同风速下的运行转速。用户可根据实际教学或研究需求，灵活调节拖动单元的转速，从而模拟风速变化对发电机转速的影响。此外，系统还能够精准模拟实际风力发电机运行的工艺特点和控制要求，为学习者提供深入理解和掌握风力发电技术的平台。

二、实验内容丰富多样

该双馈发电实验台设计的实验内容十分丰富，主要包括：

1. 风力发电机接线形式实训，帮助学习者熟悉并掌握发电机的接线技巧；

2. 空载运转实训，模拟发电机在无负载状态下的运行状况；

3. 并网过程实训，让学习者深入了解发电机并网的操作流程；

4. 并网连续运行实训，测试发电机在长时间并网运行下的稳定性；

5. 风速模拟实验，模拟不同风速对发电机运行的影响；

6. 转距模拟实验，模拟发电机在不同负载下的转矩变化；

7. 发电功率模拟实验，测试发电机在不同条件下的发电效率；

8. 脱网保护模拟实训，模拟发电机在故障状态下的脱网保护过程；

9. 控制策略模拟实验，研究不同控制策略对发电机性能的影响；

10. 主控系统的配置、特点和工艺要求实训，深入了解主控系统的核心技术和应用；

11. 主控软件编写和调试实训，提升学习者的编程和调试能力；

12. 研究和调试风机核心控制算法实验，深化对风力发电技术的理解和应用；

13. 自主编程应用实训，鼓励学习者进行创新和自主设计。

三、系统组成与功能特点

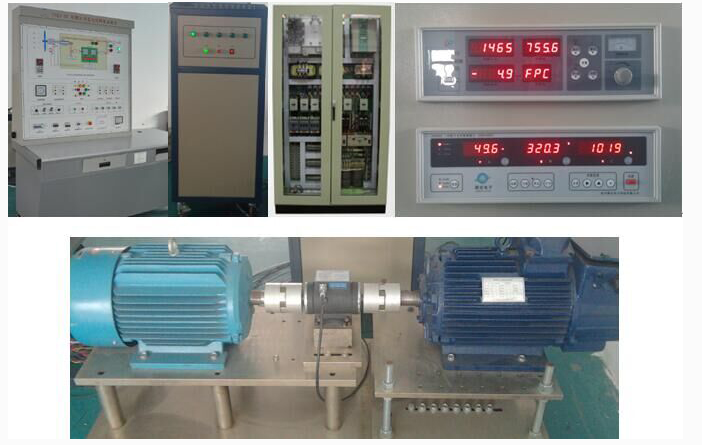

该系统主要由拖动单元、控制单元、并网发电单元和测量单元组成，各部分功能如下：

1. 拖动单元：模拟风速变化对发电机转速的影响，实现宽范围转速模拟；

2. 控制单元：负责分析系统状态，控制系统运行，并实现数据模拟，确保系统稳定运行；

3. 并网发电单元：实现双馈发电机与并网变流器的无缝连接，确保风机并网过程的顺利进行；

4. 测量单元：负责采集和传输系统各信号，为学习者提供全面的实验数据。

此外，该双馈风力发电机模拟系统还具有以下功能特点：

1. 高可靠性：采用先进的保护措施和通讯技术，确保系统在电磁干扰环境下仍能稳定运行；

2. 开放性强：支持多种现场总线协议和接口方式，满足不同通讯设备的需求；

3. 环境适应性：采用宽温型设计和三防工艺，确保系统在各种恶劣环境下仍能正常工作；

4. 冗余和自诊断功能：具备完善的自诊断和报警功能，支持电源、CPU和通讯冗余，提高系统可靠性；

5. 安全链保护系统：配备完善的故障保护系统，避免系统失控，确保实验过程的安全可靠。

8.安全链过压、超速、超压、电网故障等故障保护系统，避免系统失控。

二、系统配置：
