1KW永磁风力发电机并网实验系统

1KW永磁风力发电机并网实验系统

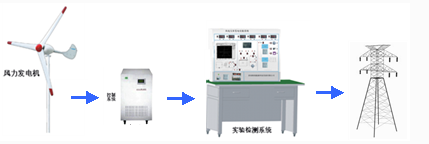

这款专为教学与研究设计的1KW永磁风力发电机并网实验系统，集成了室外风力发电机、塔架、拉索、室外防雷箱、并网控制器、卸荷器、并网逆变器及主操作控制台等核心部件。它能够全面模拟并展示风力发电并网的全过程，无疑是职高、大学及研究生进行风力发电相关课题研究与教学培训的优选工具。

技术参数详解

风力发电技术条件

• 风机输出电压：稳定输出220VAC，确保并网稳定性。

• 风机输出功率：单台风机功率达到1KW，高效稳定。

• 风机最大输出功率：可至1.2KW，满足高峰需求。

• 通讯接口：支持RS-485/RS-232标准接口，便于数据传输与监控。

• 泄荷器：具备5.2A开始卸载电流功能，通过PWM卸载控制风机限流，同时实现风机自动与手动刹车，确保运行安全。

风机充电控制技术条件

• 风机输出电压：直流输出为220VDC，满足充电需求。

• 风机输出功率：单台功率为1KW，高效充电。

• 额定工作电流：在1000W功率下，额定工作电流为6A。

• 风机最大输入电流：限制在6A，确保系统安全。

• 卸载开始电压与电流：当电压达到370V或电流达到5.8A时，系统自动开始卸载，保护设备。

• 显示方式：采用LCD液晶屏显示，直观易读。

• 显示内容：包括风机电压、风机电流、风机功率等关键信息，便于监控与管理。

产品特点与功能亮点

• 风力发电机：额定功率1000W，采用三碳光纤化合物风叶，体积小、重量轻且发电效率高。独特的电磁力矩设计使其在微风中即可启动运行，整体采用优质铝合金与不锈钢材质，坚固耐用。

• 并网控制逆变模块：采用日本三菱第五代智能功率模块，结合DSP芯片控制，实现高效功率点跟踪。模块设计符合国际标准，安装调试简便，可通过液晶和按键设定运行参数，灵活便捷。

• 实验模块：配备并网发电原理图、测试端子、接线盒及数显交直流电压电流表等，实时显示系统电参数，方便教学与实验。同时提供多种通讯接口，支持上位机监控功能，满足高级研究与教学需求。

系统单元组成

• 并网控制单元：负责根据演示需求，通过开关单元控制逆变器的同步运行。配备独立计量通道，便于数据对比与采集。同时集成风机电源控制与大风卸荷保护电路，确保系统安全稳定运行。

• 风机卸荷单元：连接风力发电机输出端口与发电机控制器，对三相交流电进行整流、调整与控制。在大风或其他特殊情况下，实现卸荷与其他保护功能，确保系统稳定与安全。

• 开关控制单元：所有演示系统内外单元的引线均通过隔离开关接入跳线端子。在实验过程中，一旦发生漏电、短路、过流、过热等情况，开关将自动断开电源，有效保护仪器仪表和人员安全。

五、教学及研究实训项目

2、1、永磁同步风力发电机控制运行过程风能量变换演示和实验

实验1、风速即转速与与出功率关系实验

实验2、发电机转速与输出电压关系实验

实验3、发电机转速与输出电流关系实验

实验4、发电机转速与输出电压频率关系实验

实验5、水平轴发电机在不同的风速的情况变换功率实验

实验6、风力发电系统接线实验

实验7、永磁同步风力发电机并网过程实验

实验8、永磁同步风力发电机在不同风速情况下并网实验

实验9、并网过程中的各种保护实验

六、售后服务

◆ 使用手册

◆ 产品培训

配置清单
