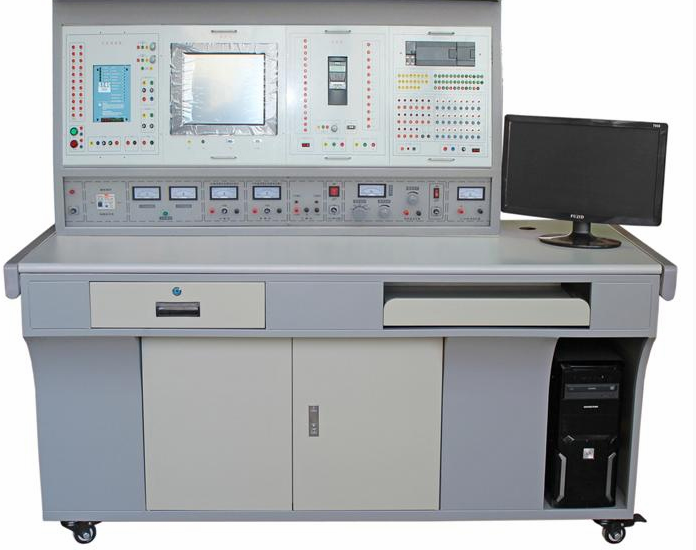

高性能变频调速实训装置，是在深入总结当前变频调速实训教学设备特点的基础上，推出的前沿实训装置。该装置专为变频技术实训和考核设计，提供了高效且先进的操作平台。其核心组件——变频器，选用了市场口碑良好的三菱FR-A540-0.75K型号，同时用户也可根据需求选择其他品牌的变频器。该装置特别注重开放式实训教学，旨在全面锻炼学生的实际操作能力，为未来的就业之路奠定坚实基础。

一、技术规格与安全保障

1. 输入电源：确保设备稳定运行，采用三相四线（或三相五线）～380V±10% 50Hz的电源输入。

2. 装置容量：经过精心设计和优化，装置容量控制在1kVA以下，确保高效且节能。

3. 安全保护：装置配备漏电压、漏电流保护装置，全面符合国家标准，确保实训过程的安全可靠。

二、系统组成与功能

实训装置由多个核心组件构成，包括控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机等。

（一）控制屏

1. 交流电源控制单元：通过空气开关控制三相四线380V交流电源的供电，设有电网电压表实时监控电网电压，并配备带灯保险丝保护，确保电源的稳定供应。

2. 直流电源与仪表：提供0～15V可调输出的直流电压和0～20mA可调输出的直流电流，同时配备高精度的直流数字电压表和电流表，满足各种实训需求。

3. 继电接触实训组件：包含5只交流接触器，所有端子均引至面板上，便于学生自由搭建实训电路，锻炼实操能力。

4. 变频器实训模块：选用西门子MM440系列高性能变频器，具备多种工作模式及保护功能。所有端子均已引至面板上，允许学生自由搭建控制系统，实现不同控制功能。

5. PLC实训模块：配备西门子CPU 1214C AC/DC/RLY及PROFIBUS DP通讯模块，提供丰富的逻辑控制和通讯功能，助力学生深入了解PLC应用。

6. 触摸屏实训模块：采用西门子KTP700 7寸彩色触摸屏，便于学生熟悉触摸屏操作及界面设计。

（二）三相异步电机及其他组件

实训装置配备两台交流380V/△的三相鼠笼异步电机，满足实训需求。同时，导线架、实训桌和工控主机等组件均设计精良，满足实训教学的各项要求。

三、实训项目

该实训装置可完成一系列继电接触控制和变频控制实训项目，包括三相异步电动机的点动和自锁控制、Y/△换接启动控制、联锁正反转控制等。在变频控制方面，可完成变频器功能设置、报警与保护、多段速度选择变频调速等实训项目。此外，还涵盖基于PLC、触摸屏和变频器的调速实训项目，以及单泵和双泵变频恒压供水等实际应用场景的实训，全面提升学生的实践能力和就业竞争力。
