变频调速技术实训装置

变频调速技术实训装置

一、简述

变频调速技术实训装置，乃现今变频实训教学设备之精华所集，提供前沿的变频调速解决方案。其核心采用了广受欢迎的三菱FR-D740-0.75K变频器，具备RS485通信接口，专为“变频调速技术”教学量身打造。此装置不仅满足教学需求，更强调开放式教学，以锻炼学生的实际操作能力，为其未来就业奠定坚实基础。

二、技术性描述

1. 输入电力需求：三相四线或三相五线电源，电压波动在380V±10%范围内，频率为50Hz。

2. 工作环境：适宜于-10℃至+40℃的温度范围，相对湿度应低于85%（在25℃时）。

3. 装置容量：设计精巧，容量控制在0.5KVA以下。

4. 重量与尺寸：轻便易携，重量不超过110Kg；其尺寸规格为1600mm×750mm×1300mm。

5. 安全特性：配备漏电压、漏电流保护装置，确保使用安全，符合国家相关标准。

三、装置构成解析

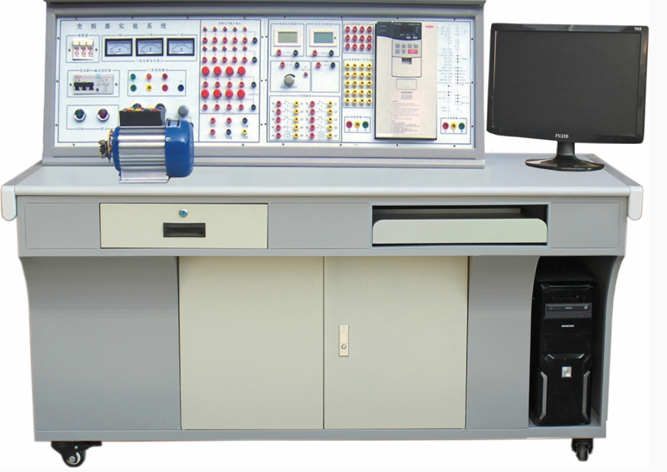

实训装置包含控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等核心部件。

（一）控制屏特色

1. 交流电源控制单元：三相四线380V交流电源经空开供应装置，配备电网电压表进行实时监控。集成WIFI无线电源管理系统，便于通过手机或其他移动终端监控查询学生实验台的电源开关状态，实现电源的灵活控制。

2. 直流电源及相关仪表：提供0～10V可调直流电压输出及4～20mA直流电流；配备直流数字电压表/电流表，量程精准，满足多种实验需求。

3. 继电接触实训组件：包含交流接触器、时间继电器等关键器件，所有端子均引至面板，方便学生自由布线，实现多种实训操作。

4. 变频器实训模块：采用三菱高性能变频器，内置EMC滤波器，具备多种工作模式及保护功能。变频器端子均引至面板，方便搭建不同控制系统，锻炼学生实践能力。

（二）其他组件

三相鼠笼异步电机、电机导轨及光电编码器、实训桌等组件均设计精良，满足实训教学需求。

四、实训项目概览

实训项目涵盖继电接触控制实训与变频控制实训两大板块，具体包括三相异步电动机控制、变频器功能设置与操作、多段速度选择变频调速、基于变频调速的通信控制等多个项目。此外，还包含MCGS组态监控及基于RS485的MCGS工控组态网络通讯实训等高级项目，全面提升学生实践技能。
