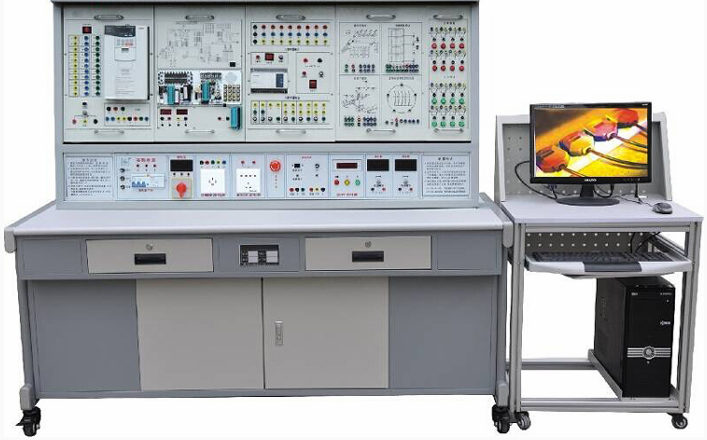

工业自动化综合实验考核装置

工业自动化综合实验考核装置

一、概述

工业自动化实验考核设备是集单片机、可编程控制器（PLC）和变频调速器于一体的先进实训设备，专为工业自动控制理论教学而设计。该设备采用目前广泛应用的51系列单片机，并配备仿真器和编程器，为单片机的程序开发和考核提供了全面的支持。同时，结合日本三菱FX1N系列PLC主机和FR-A840系列变频器，使学生能够深入了解并掌握PLC和变频器的原理及应用。

二、外形尺寸及电气参数

1. 实验台：其外形尺寸为1600mm×700mm×760mm，设计合理，便于操作和观察。

2. 实验屏：尺寸为1500mm×800mm，提供丰富的电源和测量功能。

3. 输入电压：AC380V±10%，频率为50Hz，满足大多数工业应用需求。

4. 输出电压：包括AC380V、AC220V、DC24V和DC5V，满足多种实验需求。

5. 配备三相漏电保护功能，确保实验过程的安全。

6. 设有紧急停止开关，方便在紧急情况下快速切断电源。

7. PLC主机采用三菱FX1N-40MR型号，功能强大且稳定可靠。

8. 变频器主机为三菱FR-A840-1.5K，性能优越，易于操作。

9. 51仿真器采用集成一体化设计，方便学生进行单片机程序的调试和仿真。

10. 装置容量小于1.5KVA，节能高效。

三、产品特点

1. 装置采用模块化设计，组件式结构使得更换和扩展功能变得简单便捷，适应性强。

2. 实验对象设计逼真，贴近工业现场实际应用，有助于学生快速适应现场工作环境。

3. 综合性强，集PLC、单片机和变频调速原理与应用于一体，提供全面的工业自动化实验教学体验。

4. 适用于多种实验场景，包括综合实验、课程设计和毕业设计等，满足不同层次和需求的教学要求。

5. 支持数据采集和工控组态软件的应用开发，所有实验项目均配备组态棒图跟踪教学，提高教学效果。

四、实验装置的配置及功能

本装置由实验屏、实验挂箱及器材、实验桌等部分组成，提供完善的实验教学环境。

（一）实验屏

实验屏采用铁质双层亚光密纹喷塑结构，铝质面板，美观耐用。为实验提供多种电源和测量仪表，方便学生进行实验操作和结果观测。

1. 提供380V和220V交流电源，具备漏电及短路保护功能，确保实验过程的安全。

2. 配备直流可调稳压电源和固定直流稳压电源，满足实验中对不同电压的需求。

3. 提供恒流源功能，方便学生进行相关实验。

4. 配备BCD拨码器和模拟量调节器，方便学生进行参数设置和调节。

5. 设有实验管理器，可作为时钟使用，并具备定时报警功能，方便实验或考核的定时管理。

6. 外测数显电压表和电流表，提供精确的电压和电流测量，帮助学生了解实验过程中的电气参数变化。

（二）实验挂箱及器材

实验挂箱包含多个模块，每个模块都针对特定的实验内容设计，方便学生进行相关实验。

1. PLC可编程控制器实验挂箱包含多个实验模块，如抢答器、音乐喷泉、装配流水线等，帮助学生深入了解PLC的应用和编程。

2. 其他挂箱分别针对不同的实验需求设计，包括机械手控制、自动售货机、邮件分拣机等实验模块，提供丰富的实验内容。

3. 配备三菱PLC主机和模拟量模块，满足高级实验和项目开发的需求。

四、配置清单
