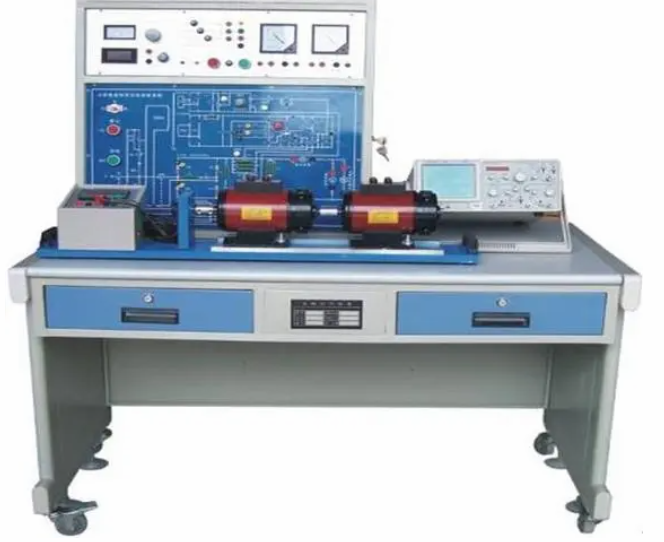

电流截止负反馈的直流调速系统实训考核装置

电流截止负反馈的直流调速系统实训考核装置

一、概述

该装置是专为电气技术实训而设计的，其核心为通用的小容量晶闸管直流调速电路。主电路架构为单相桥式半控结构，通过电压负反馈和电流正反馈控制实现稳定运行。同时，装置还融入了电流截止负反馈环节和串联微分校正网络，确保系统性能稳定可靠。

该装置严格遵循国家最新《职业标准》以及劳动与社会保障部颁发的实训设备行业标准，尤其适合中等职业技术学校、劳动培训及技能鉴定单位的教学培训和实操考核。此外，装置设计有扩展接口和故障设置箱，可灵活构建单闭环有静差直流调速控制系统，并能根据教学需要随机设置故障点，增强实训的实战性。

二、技术性能特点

1. 输入电源为单相220V，电压波动范围±10%，频率为50Hz，确保电源稳定。

2. 整流输出电压为DC 180V，最大输出电流达DC2A，满足多种实训需求。

3. 装置调速范围宽，静差率S小于或等于10%，确保调速性能优越。

4. 装置适应性强，可在-10℃至+40℃的环境温度下工作，相对湿度小于85%（25℃），海拔小于4000米。

5. 装置容量小于1.5KVA，节能高效，符合绿色实训理念。

三、装置配置详述

1. DMO1电源控制屏集成了交流电源、直流电源、隔离变压器等功能，提供安全可靠的电源环境。同时，配备精密测量仪表，方便实训过程中的参数观测。

2. 故障设置箱可模拟多种故障状态，为实训学员提供故障排除的实践机会。

3. 人身安全保护体系完善，包括电压型漏电保护器和电流型漏电保护装置，确保实训过程的安全。

实训桌采用铁质双层亚光密纹喷塑结构，坚固耐用。桌面防水、防火、耐磨，大抽屉方便存放工具和资料。配备万向轮和固定调节机构，便于移动和固定。

DQ03-1固定电机导轨、光码盘测速系统及智能数显转速表提供高精度测速和转速显示功能，确保实验数据的准确性。

直流并励电动机和直流发电机作为实训的核心部件，性能稳定可靠，满足实验要求。

四、实训项目丰富

装置可完成从单结晶体管原理和使用到单闭环有静差直流调速控制系统故障检修等多个实训项目，全面覆盖电气技术实训的各个方面。通过实训，学员能够熟悉并掌握直流调速系统的基本原理、调试方法和故障排除技巧。

五、示波器与信号发生器（学校自备）

为确保实训的完整性和准确性，学校需自备示波器和信号发生器。示波器用于观测电路波形，信号发生器用于生成各种实验所需波形。两者均为电气技术实训中不可或缺的重要设备。
