变频调速技术实训装置

变频调速技术实训装置

一、引言

变频调速技术实验实训装置是一款专为电气自动化技术、生产过程自动化、计算机控制技术及机电一体化技术等专业设计的先进实训设备。它旨在帮助学生全面掌握变频器的基本结构、原理以及变频调速的核心技术，从而提高学生的实践能力和创新精神。

二、装置概述

该实训装置是在总结当前变频调速实训教学经验的基础上推出的，它提供了一个开放式的实训平台，使学生能够自由搭建和调试各种变频调速控制系统。装置选用了应用广泛的三菱FR-A540-0.75K变频器（用户也可根据需求选择其他品牌），具备RS485通信接口，便于学生进行通信控制实验。

三、技术性能

实训装置的技术性能稳定可靠，包括输入电源、工作环境、装置容量、重量和外形尺寸等参数均符合相关标准。此外，装置还具备漏电压、漏电流保护装置，确保操作安全。

四、装置组成与功能

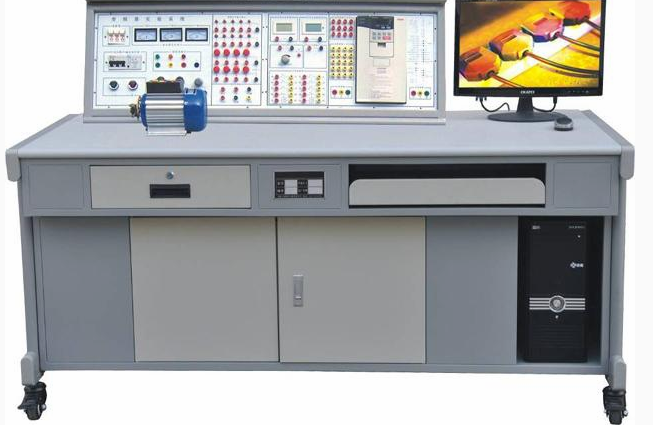

变频调速技术实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。这些组件共同构建了一个完整的变频调速实验环境，使学生能够进行各种实验实训项目。

控制屏采用铁质双层亚光密纹喷塑结构，具备交流电源控制单元、直流电源及指示、继电接触实训组件和变频器实训模块等功能区域。学生可以在此进行电源控制、直流电源测量、继电接触控制实验以及变频器功能参数设置与操作等实训项目。

实训桌设计合理，便于学生进行实验操作。桌面上设有多个插槽和接口，方便学生连接各种实验模块和测量仪器。同时，实训桌还配备了电脑桌联体设计，方便学生进行数据处理和实验报告编写。

五、实训项目

该实训装置支持多种实训项目，包括继电接触控制实训和变频控制实训两大类。在继电接触控制实训中，学生可以学习三相异步电动机的点动控制、自锁控制、Y/△换接启动控制以及联锁正反转控制等基本技能。在变频控制实训中，学生可以深入了解变频器的功能参数设置、多段速度选择、外部端子控制、通信控制以及变频调速在实际应用中的案例等高级技能。

六、全室配置清单
