工业全数字控制实训装置

工业全数字控制实训装置

一、实训装置的功能特点

工业全数字控制实训装置，作为一款集PLC、变频器、触摸屏、PROFIBUS-DP工业现场总线及相关机械为一体的自动化实训平台，其强大而全面的功能使其成为现代工业自动化教学的重要工具。从基础入门到高级培训，学员都能在这个实训台上轻松完成各类实践任务。

实训装置支持多种实训项目，包括S7-300和S7-200编程练习、触摸屏技术实训、丝杠传动控制、PPI通信、变频器与PLC通信实训、变频器技术综合实训，以及触摸屏、变频器、PLC的综合实训等。此外，通过选择扩展仿真实训模块，还能完成三相电机顺序控制、步进电机控制、交通灯控制等多种复杂精确机械运动控制的实训项目。

二、实训装置的配置说明

实训装置的配置非常灵活，PLC、变频器、触摸屏的种类及型号可以根据学校的需求进行选择。推荐配置包括西门子S7-300系列PLC CPU314C-2DP、西门子S7-200系列PLC CPU224 DC/DC/DC、西门子MM420 0.37 kW变频器、西门子触摸屏TP170B等。此外，实训装置还包括仿真实训系统、运动控制实训装置以及配备品牌计算机等。

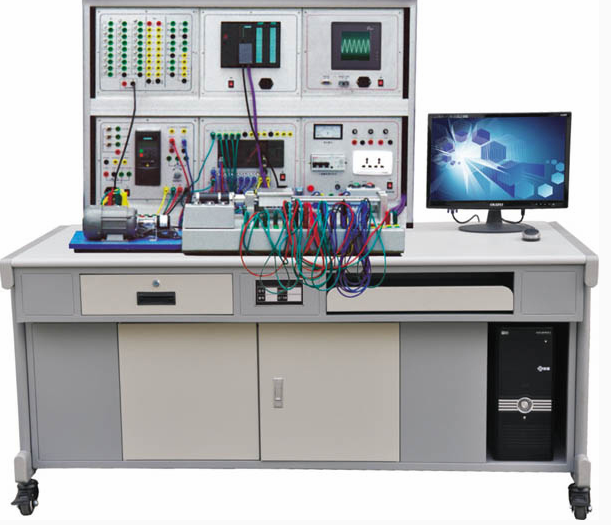

实验台操作面板设计人性化，PLC和变频器的输入输出点均引到面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便学员进行实验接线。同时，面板上还配备各种按钮、指示灯、继电器等，以及电位器用于模拟传感器输入信号，方便学员自行设计实验。

三、实训装置的技术参数

实训装置的技术参数如下：电源采用三相五线380 VAC±10% 50 Hz；工作环境温度范围为0℃～40℃；环境湿度不超过90%（40℃）；实验桌材料符合防火、防水、防震、耐磨的要求，且材质符合国家环保标准；整机容量小于等于1 kVA；安全保护措施完备，具有接地保护和漏电保护功能，符合相关国标标准。
