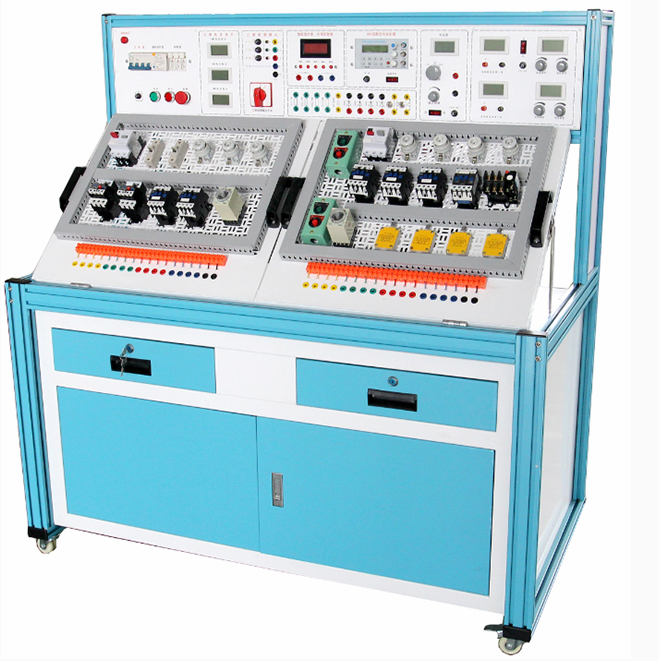

工业电气自动化及电工电子技能考核实训平台（高级版）

工业电气自动化及电工电子技能考核实训平台（高级版）

一、简述

工业电气自动化与电工电子实训平台主要由实训桌、网孔板、丰富的实训元器件等组件构成。此平台为学生提供了一个高度仿真的工业现场环境，他们需自行完成元器件的布局、安装与接线工作。通过机床线路、电机控制线路、照明配电的模拟操作与安装调试的综合实训，学生的动手能力和实操技能将得到显著提升。实训项目灵活多变，学生可根据所选项目自主选择所需元器件。

二、关键指标概述

1. 电源要求：使用三相四线或三相五线，电压在380V±10%范围内，频率为50Hz。

2. 工作环境：适应于-10至+40℃的温度范围，相对湿度小于85%（在25℃时），且能在海拔低于4000米的环境中正常工作。

3. 设备容量与重量：整个装置的功率容量低于1.5KVA，总重量约为100Kg。

4. 外观尺寸：整体尺寸为1480×700×1300mm，便于放置与操作。

5. 安全保护：漏电保护动作电流控制在30mA以内，动作时间不超过0.1秒，确保操作安全。

三、平台基础配置及功能细述

1. 电源控制箱

电源控制箱设计精美，结构坚固，为铁质双层亚光密纹喷塑。整个实训环境采用中央控制系统，允许教师有效监控和控制每一个学生的实训台。

2. 主控功能板资源

(1) 智能化实训联控系统：集成了WIFI无线实验台电源管理系统，通过手持无线系统管理器，教师可以轻松查询、控制学生实验台的电源状态，实现定时开关电源等功能，控制范围广泛，管理便捷。

(2) 三相四线电源输入：电源经漏电保护器和总开关后，通过起、停按钮进行操作，确保电源的安全与稳定。

(3) 电压指示与调节：设有三只交流电压表，实时显示电源的三相电压。同时，平台还提供了低压交流电压的多档可调功能，并配有电流表进行指示。

(4) 双路稳压电源：两路输出电压均可调节，输出电流稳定，配备精确的电流表和电压表进行指示，确保电源的稳定性和准确性。

3. 其他功能组件

(1) 恒流源：提供0-200mA的连续可调电流，配备数字表显示，并具有开路保护功能。

(2) 全功能DDS函数信号源：具有高频率分辨率、精确度、低失真度等特性，输出波形多样，频率范围广泛，满足各种实训需求。

(3) 外测量功能：平台具备外测频率和信号幅度的功能，并具备参数存储与调出的功能，方便学生进行各种测量实验。

(4) 功率、功率因数表：采用微电脑和高精度A/D转换芯片，能够准确测量功率、电压、电流和功率因数，并具备数据储存功能，方便学生进行功率测量实验。

4. 实训台设计

实训台采用坚固耐用的工业铝型材框架，经过精细加工和美观设计。实训台下方配置有元件储存柜和储物抽屉，方便学生存放实训元件和工具。底部采用带刹车的万向轮，方便移动和固定。

工业电气自动化与电工电子实训平台的配套软件详解

一、工业4.0仿真实训软件

这款正版软件，基于三维建模和虚拟现实技术，提供全方位的工业技术仿真体验。投标现场将展示其著作权证书原件及实际演示效果。

1. PLC电气控制仿真
   涵盖机械手、自动门、升降机、分拣等多种工序动作的仿真，通过PLC编程控制模型，真实还原工业现场操作。

2. 电工电子仿真

• 接线、电路、排故、原理等多种仿真功能，助力学生深入了解电工电子知识。

• 电机拆装仿真，包括三相异步机和单相异步机的拆分。

• 仪器仪表仿真，涵盖万用表、示波器等常用工具的使用。

3. 气动仿真

• 28回路在线及离线仿真，模拟真实气动系统。

• “考考你！”功能，模拟气路设备故障，检验学生解决问题的能力。

4. 液压仿真
   清晰展示液压元器件内部结构和工作过程，提供不少于18种动态演示。

5. 传感器仿真

• 温度变送传感器、液位传感器、流量传感器等多种传感器仿真，包括拆装、接线、运行等全过程。

二、自动化创新物联网应用云平台模块

该模块将物联网技术融入电气自动化信息技术，实现海量数据存储和数据分析，功能丰富多样。

1. 数据云系统上传与手机数据查询
   实时上传数据至云平台，支持手机随时查询。

2. 历史数据查询与统计分析
   提供丰富的历史数据查询和统计分析工具，助力用户精准掌握数据动态。

3. 报警功能
   支持邮箱和微信报警，确保用户及时获取异常信息。微信反向控制功能，实现远程操控。

三、实验室管理控制系统软件

这款正版软件提供全方位的实验室管理控制功能，确保实验过程的安全与高效。

1. 数据显示与控制
   实时显示电压、开关状态等关键数据，支持远程控制开关和输出电压。

2. 历史数据查询与处理
   提供历史数据查询功能，支持数据曲线和表格展示，方便用户进行数据分析和处理。

3. 设备报警与远程监控
   设定报警阈值，通过云平台推送报警信号至邮箱或微信。同时，支持手机微信远程控制PLC输出及监视输入状态。

三、设备主要配置表

四、设备需完成的实训项目

1)与、或、非逻辑功能实训

2)定时器功能实训

3)计数器功能实训

4)传送指令功能实训

5)数据移位指令功能实训

6)算术运算指令功能实训

7)电机控制实训

8) 抢答器控制

9)音乐喷泉控制

10)装配流水线控制

11)交通信号灯控制

12）自动供水控制

13）天塔之光控制

14)自动送料装车/四节传送带控制

15)多种液体混合装置控制

16)自动售货机控制

17)自控轧钢机控制

18)邮件分拣机控制

19)四层电梯控制

20）机械手控制

21）自控成型机控制

22）加工中心控制

23）PLC认知实训

24)PLC控制状态转移、分支功能实训

25)PLC控制数据处理指令功能实训

26)PLC控制微分、位操作功能实训

27)PLC控制艺术彩灯造型的PLC

28)PLC控制三相鼠笼式异步电动机点动控制和自锁控制

29)PLC控制三相鼠笼式异步电动机联动正反转控制

30)PLC控制三相鼠笼式异步电动机自动往复控制

31)PLC控制三相鼠笼式异步电动机Y/△转换起动控制

32)PLC控制三相异步电动机串电阻降压起动控制

33)PLC控制三相异步电动机能耗制动控制

34)三相异步电动机直接起动、停车的控制电路连接；

35)接触器联锁的三相交流异步电动机正、反转控制电路的连接；

36)按钮联锁的三相交流异步电动机正、反转控制电路的连接；

37)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

38)万能转换开关控制三相异步电动机的正反转；

39)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

40)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

41)定子绕组串联电阻启动控制电路的连接；

42)三相交流异步电动机能耗制动控制电路的连接；

43)三相交流异步电动机反接制动控制电路的连接；

44)多台（3台及以下）电动机的顺序控制电路的连接

45)电动机的往返行程控制电路的连接；

46)直流电机的直接启停控制；

47)直流电动机的正反转控制；

48)直流电机的调速实训；

49)普通车床控制电路的连接；

50)电动葫芦控制电路的连接；

51)三相交流异步电动机既能点动,又能连续转动的控制电路连接；

52)两地控制电路的连接；

53)按钮切换的双速电动机调速控制电路的连接；

54)时间继电器切换的双速电动机调速控制电路的连接；

55)离心开关配合的反接制动控制电路的连接；

56)变频器面板功能参数设置和操作实训；

57)变频器对电机点动控制、启停控制；

58)电机转速多段控制；

59)工频、变频切换控制；

60)基于模拟量控制的电机开环调速；

61)基于面板操作的电机开环调速；

62)变频器的保护和报警功能实训；

63)基于PLC的变频器开环调速；

64)PLC一般指令运用的实训；

65)PLC控制电机顺序启动；

66)PLC控制交通灯的的实训；

67)PLC控制三相异步电动机Y-△启动电路；

68)触摸屏的参数设置；

69)触摸屏的编程；

70)触摸屏、PLC、变频器的综合实训；

71)两相混合式步进电机的简单实训；

72)伺服调速器的认识及控制

73)伺服电机的控制实训
