一、概述
PLC可编程控制器实验装置是专为各类职业学校和高等教育机构开设的《可编程控制器技术》、《电气控制与PLC技术》、《变频调速技术》等课程设计的。该装置集成了可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱和实物等，可以直观地进行PLC的基本指令训练，以及多个实际应用的模拟实验和实物控制实验。该装置采用了挂箱式设计，方便实验项目的扩展和用户的二次开发。

二、装置特点

1. 组件化设计：该装置采用组件化设计，方便更换实验模块，具有很强的扩展性。

2. 双口接线法：PLC主机与实验挂箱之间的连接采用双口接线法，既可以通过自锁紧接插线单线逐点连接进行基础训练，也可以通过排线一次性连接提高实验效率。

3. 逼真的实验对象：实验对象形象逼真，接近工业现场的实际应用，能够帮助学生快速适应现场工作。

4. 三菱FX1N-40MR主机：该装置采用三菱FX1N-40MR主机，集成数字量I/O（24路数字量输入/16路数字量输出）。

5. 组态棒图教学：采用MCGS工控组态软件进行组态棒图教学，通过形象直观、动感强的组态棒图进行实验动态跟踪教学。

6. PLC主机网络实验教学：该装置支持1:N通信和N:N通信，可实现一台电脑控制多台PLC主机进行通信实验，或者PLC主机之间进行通信实验。

三、系统构成

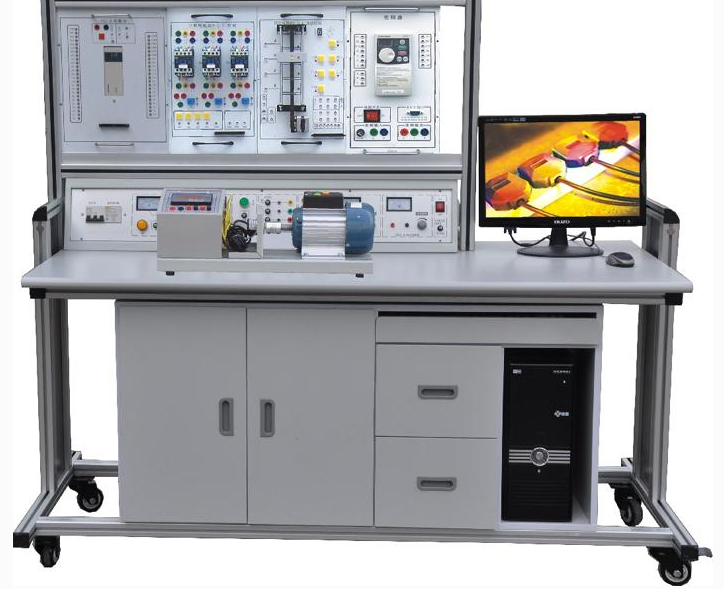

该装置由PLC可编程控制器实验台（演示屏与控制箱构成）、PLC可编程控制器实验演示装置、PLC可编程控制器操作桌、编程应用软件、PLC及转接通讯电缆、变频调速实验系统、电机导轨、光码盘测速系统、编程应用软件、PLC仿真实训软件和工控组态软件等组成。

四、实验台控制箱技术指标

1. 电源输入：工作电压为380V±5%（50Hz），输入时指示灯亮。

2. 电源输出：具有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压，通过启停按钮控制三相交流电压输出。同时提供直流+5V/3A和24V/2A的输出，并配备高精度电压表指示输出电压。

此外，该装置还支持电脑或手持编程器进行编程操作，方便学生进行实验和学习。
