PLC综合实训装置

在当今的工业自动化领域，PLC（可编程逻辑控制器）已成为不可或缺的核心组件。为了帮助学生和工程师更好地理解和掌握PLC的实际应用，我们推出了全新的PLC综合实训装置。这款装置不仅功能强大，而且设计合理，操作简单，是学习和实践PLC编程的理想选择。

一、产品概述

PLC综合实训装置是一款专为PLC学习和实践而设计的设备。它集成了多种实际工业控制过程中的典型控制对象，能够形象生动地展示PLC的整个执行过程。这款装置采用挂箱式设计，便于实验项目的扩展和用户的二次开发。自推出以来，它已获得了众多教育机构和专家的广泛好评。

二、主要设备构成

1. 逻辑控制单元：配备西门子可编程控制器套件，包括集成输入/输出的控制器CPU，以及模拟量输出模块。所有I/O口均采用插接和端接两种方式，方便灵活。

2. 数据可视化单元：采用以Cortex-A8 CPU为核心的嵌入式一体化触摸屏，具有高亮度、高分辨率的特点。同时预装了强大的MCGS嵌入式组态软件，具备图像显示和数据处理功能。

3. 创意搭建控制对象：提供多种传感器/执行器单件，为学习者提供从单个对象控制到简单控制系统搭建的实践平台。

4. 逻辑编程控制对象：包含模拟器件，能够模拟工业现场的设备运行状态，为学习者提供真实的模拟量信号和开关量信号。

5. 运动控制对象：配备伺服电机和伺服驱动器，支持多种通讯方式，实现位置控制、速度控制和转矩控制。

6. 变频控制对象：提供三菱变频器及三相异步电机，支持多种输入输出方式，满足变频控制需求。

7. 气动控制对象：配置SMC电磁阀、气缸等气动元件，实现气动控制功能。

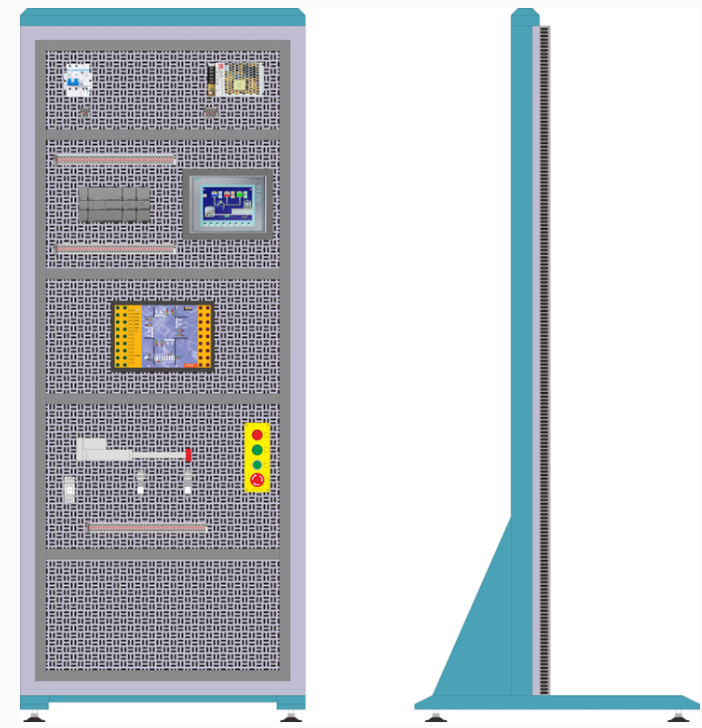

8. 产品平台尺寸：采用网孔式标准控制屏（台式），尺寸适中，方便使用。同时提供配套电脑桌，结构稳固。

9. 智能电源管理系统：具备过温、短路、过流、过压、欠压、失压、功率限定七大保护功能。具有一键锁定和故障锁定功能，确保使用安全。同时支持无线4G和有线以太网与手机APP和PC端云平台通讯，实现远程管理和控制。

3、可实训项目
（1）PLC的置位指令练习
（2）PLC的复位指令练习
（3）PLC的移动指令练习
（4）PLC的传送指令练习
（5）PLC的边沿指令练习
（6）PLC的触发器指令练习
（7）PLC的加法指令练习
（8）PLC减法指令练习
（9）PLC乘法指令练习
（10）PLC除法指令练习
（11）PLC计数器指令练习
（12）PLC定时器指令练习
（13）PLC的与或非指令练习
（14）PLC的基本指令练习实训
（15）PLC模拟量数据处理实训
（16）红绿灯的PLC控制实训
（17）冲压机的PLC控制实训
（18）流水灯的PLC控制实训
（19）自动售货机的PLC控制实训
（20）机械手的PLC控制实训
（21）天塔之光的PLC控制实训
（22）洗衣机的PLC控制实训
（23）自动门的PLC控制实训
（24）三层电梯PLC控制实训
（25）四路抢答器PLC控制实训
（26）音乐喷泉PLC控制实训
（27）轧钢机PLC控制实训
（28）邮件分拣PLC控制实训
（29）物料分拣PLC控制实训
（30）多级传输带PLC控制实训
（31）触摸屏的基本画面编辑实训
（32）触摸屏通讯参数设置实训
（33）触摸屏上下载程序实训
（34）触摸屏的交通灯控制实训
（35）PLC与触摸屏通讯实训
（36）伺服电机的参数设置
（37）伺服电机的外部端子控制
（38）伺服电机的位置控制
（39）伺服电机 模拟量控制
（40）伺服电机通讯控制
（41）变频器参数设置
（42）变频器面板启停
（43）变频器外部端子启停
（44）变频器模拟量控制
（45）变频器通讯控制
（46）触摸屏、PLC、变频器控制
（47）触摸屏、PLC、伺服电机脉冲控制
（48）PLC温度的转换控制
（49）PLC温度PID恒温控制练习
（50）PLC气动系统的控制
