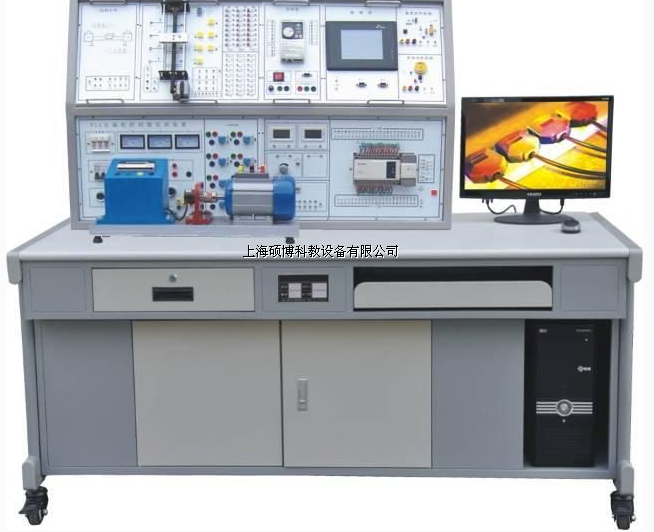

网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）

网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）

一、概述
网络型PLC可编程控制器综合实训装置是一种基于PLC（可编程控制器）、变频器、电气控制和触摸屏技术的实训设备。它根据教育行业标准设计和制造，适用于各类职业学校和高等教育机构，旨在提供电气和电子工程专业的实践训练。该装置适用于多种课程，如可编程控制器技术、电气及PLC控制技术、变频调速技术等。

二、装置特点

1. 结构特点：采用积木组合式结构，方便扩展和重组。设备组件包括开关量、模拟量、变频调速、触摸彩屏和总线通信模块等，可满足各种实训需求。

2. 实训项目：装置通过模拟工业生产中的实际对象，使学生能够完成逻辑、模拟、过程和运动控制等方面的实训项目，从而增强实际操作能力。

3. 通信功能：基于现场总线的通信技术，实现从站PLC与主站PLC之间的1:N通信。学生可以通过主站PLC实时监控任意从站PLC的工作状态，更贴近实际工业环境。

4. 仿真实训：通过虚拟环境实时显示PLC运行状态，方便学生进行接线、错误检查、编程训练和测试等操作。

三、技术参数

1. 电源要求：输入电源为三相四线或三相五线380V±10% 50Hz，保证设备正常运转。

2. 环境要求：工作温度范围为-10℃至+40℃，相对湿度小于85%（25℃），海拔小于400米。

3. 装置容量：总容量小于0.5KVA，确保设备安全运行。

4. 重量和尺寸：设备重量小于110Kg，外形尺寸为1600mm×750mm×1600mm，方便移动和存放。

5. 安全保护：具备漏电压、漏电流保护功能，符合国家标准，保障师生安全。

四、配置与功能

控制屏作为实训装置的核心部分，采用铁质双层亚光密纹喷塑结构，坚固耐用且外观精美。控制屏面板采用铝质材料，触感舒适且易于清洁。主要功能如下：

1. 电源控制：提供三相四线380V交流电源，通过空气开关实现对装置的供电控制。电网电压由电压表实时监控，确保电源稳定。此外，还设有带灯保险丝，提供安全保护。控制屏的供电可由钥匙开关和启停开关灵活控制，同时具有漏电告警指示及告警复位功能。此外，还提供三相四线380V、单相220V电源各一组，同样由启停开关控制输出，并设有保险丝保护功能。

2. 定时器兼报警记录仪：定时器兼报警记录仪具有设定时间、定时报警、切断电源等功能。它还可以自动记录由于接线或操作错误所造成的漏电告警次数，便于故障排查和教学评估。

3. 直流电源与逻辑输出：装置提供稳定的直流电源和直流电压/电流表，方便学生进行电压和电流的测量。逻辑电平输出包括点动、自锁等功能，逻辑电平指示可以帮助学生了解输出状态。此外，还有LED数码管、方向指示器、八音盒、直流24V继电器和信号转换座等附件供学生实践使用。

4. 主机实训组件：配置主流的西门子CPU226 PLC主机，内置数字量I/O接口（24路数字量输入和16路数字量输出）以及EM235模拟量模块（4入1出）。同时配有通信模块和PC-PPI通信编程电缆，方便学生进行编程和控制操作。此外，还提供其他品牌的主机供选择。
