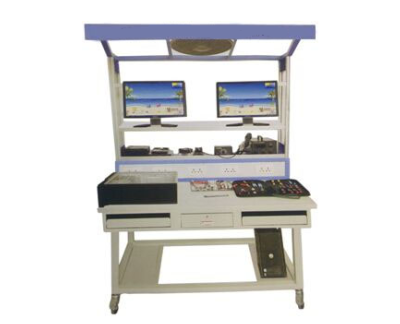

KCDGL-08型计算机组装与维护实训装置
一、产品概述
计算机组装与维护实训设备是一种专为学生提供实践机会的实验装置，旨在帮助学生深入理解计算机硬件知识，培养其动手能力和创新能力。该设备集计算机拆装作业、故障演示、板卡检修、软件系统调试与安装于一体，为《计算机组装与维护》课程提供全面的实践场所。通过亲自动手组装和调试计算机，学生可以消除对高科技产品的神秘感，为解决计算机硬件问题打下基础。
二、技术参数
尺寸：长1250mm，宽650mm，高1695mm。
工作电压：AC220V±5%，50±1Hz。
功率：1.0KVA。
三、设备构成
该实训设备由高性能铝型材及一次成型铝压铸框架连接构件构成，方便用户自行DIY组装。桌面采用25mmE1级三聚氰胺饰面板，能承受300kg重量。配备组合式键盘抽屉，方便操作。实训桌后面有二支截面尺寸70×70mm的桌脚，与一次成型铝压铸框架连接构件构成牢固支架。底部预留三个模组位，中间安装有双断安全防雷电源开关保护装置，左右位置用于放置工具等。配有电脑主机存放柜，钢制结构，表面喷塑处理，底部带有万向脚轮。
四、产品功能
安全电源：提供8组220V交流电源插座接口、漏电保护器、360可旋转固定架。按键开关带电源指示灯供电指示，分隔式电极设计，火零地分割至安全距离，避免交叉引发短路；双断安全开关设计，一键双断，拒绝线路交叉带来的安全隐患，真正实现安全可靠。
电脑主机拆机实训功能。
电脑主机配件识别实训功能。
电脑主机配件安装实训功能。
电脑硬件测试实训功能。
电脑软件测试实训功能。
电脑维护实训功能。
电脑操作系统安装实训功能。
电脑系统维护实训功能。
五、配置特色
故障设置主板：主流ATX主板，设计有≧20个故障设置点，采用跳线帽快速设置故障和恢复正常。故障分为10类以上，包括CPU控制端故障、芯片组故障、内存故障、显示故障、音效故障、网络故障、扩展槽故障、电源故障、接口故障、BIOS设置故障等。主板专门印刷有故障标识，由各英文缩写表示。例如CPU_EN1、CPU_PG1为CPU控制端故障；HDMI_DATA、DP_HPD为显示故障；DDR_RST为内存故障等。主板集成有诊断卡、数码管和蜂鸣器电路，能准确判断出故障类别。专门印刷有电路模块区域的中文标识，包括中央处理器区、南桥芯片区（PCH）、内存插槽区、超级输入输出接口芯片区（SIO）、声卡芯片区、网卡芯片区、后置面板插座区、内接插座区、故障设置区、集成显卡扩展区10大区域，便于学生在学习计算机原理和故障检测过程中，能快速高效地找到对应电路所在区域，从而精准排查出故障原因。
全模组ATX开关电源及加长线束：全模组ATX开关电源，额定功率500W，输入电压100-240V，输出电压+3.3V、+5V、+5VSB、+12V、-12V。开关电源端口包括CPU供电端口、SATA供电端口和24PIN主板供电端口。
计算机装调与维修实训室设备包括以下几种：
计算机组装与维护实验台：提供实验所需的计算机硬件设备和工具，方便学生进行计算机组装、调试和维修实验。
计算机原理实训设备：包括计算机原理实训台、计算机组成原理实验箱等，用于进行计算机原理和组成结构的实验。
维修工具：包括螺丝刀、钳子、电烙铁、焊锡等，用于拆装和维修计算机硬件。
示波器：用于检测电子信号的仪器，可以用来检测计算机硬件电路的信号。
逻辑分析仪：用于分析计算机硬件电路的逻辑关系和信号变化，可以帮助学生更好地理解计算机硬件的工作原理。
故障诊断卡：用于诊断计算机硬件故障的卡片，可以帮助学生快速定位和解决故障。
实训软件：包括操作系统、应用软件等，用于进行计算机软件实验和调试实验。
这些设备可以帮助学生更好地理解和掌握计算机组装、调试和维修的技能，提高其实践能力和动手能力。同时，实训室还可以模拟实际工作环境，让学生更好地适应未来的工作需求。
