网络型可编程控制器综合实训装置

KCPLC-02F型可编程控制器实训装置

一、产品概述

网络型可编程控制器综合实训装置是一种针对职业教育和技能实训的专业设备。它根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》研发，适用于机电一体化、机械、数控、模具等专业的教学与实训。该装置通过多种实验和实训项目，帮助学生掌握可编程控制器（PLC）的基本原理和应用技能。

二、产品特点

1. 模块化设计：实训装置采用模块化设计，方便拆卸和更换，提高设备的可维护性和可扩展性。

2. 丰富的实训项目：装置提供了多种实训项目，包括基本逻辑控制、定时器、计数器、数据处理等功能测试，以及电梯控制、自动售货机、机械手等实际应用案例。

3. 安全可靠：装置采用安全插座，确保学生安全。同时，具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统，确保设备在操作过程中的安全可靠。

4. 人性化设计：装置采用高度可调节的实训桌，方便学生操作。同时，实训储物柜和电脑桌的设计也充分考虑了学生的使用便利性和舒适性。

5. 节约空间：装置占地面积小，适合在有限的空间内进行大规模的实训教学。

三、技术参数

1. 输入电源：380V±10％ 50Hz；

2. 容量：<1000VA；

3. 工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；

4. 外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；

5. 安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。

四、设备组成要求

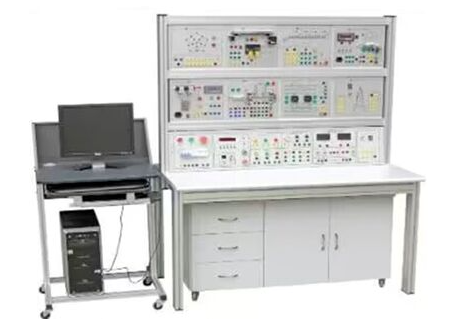

本实训台由实训挂件、实训桌、实训储物柜三大部分组成。

1. 实训挂件：包含各种PLC模块，用于实现不同的控制功能。学生通过连接模块和编写程序，实现对电机、灯光、传感器等设备的控制。

2. 实训桌：提供宽敞的工作空间，放置实训挂件和电脑等设备。桌面采用防静电材料，防止电流对设备造成损害。桌下配备电源插座，方便学生连接电源。

3. 实训储物柜：用于存放各种工具、连接线等物品，保持工作区域的整洁。柜门采用透明设计，方便学生查找物品。

4. 电脑：用于编写和调试PLC程序。配置专业编程软件和仿真软件，帮助学生更好地掌握编程技能。

5. 凳子：提供舒适的就坐环境，减轻学生长时间操作设备的疲劳感。凳面采用防滑材料，增加稳定性。

五、实训项目

本装置提供了一系列实用的PLC实训项目，旨在帮助学生掌握PLC的基本原理和应用技能。这些项目包括：

1. 基本逻辑控制：通过控制LED灯的亮灭，帮助学生理解PLC的基本逻辑控制原理。

2. 电机控制：通过控制电机的启动、停止和方向，让学生掌握电机控制的实现方法。

3. 定时器和计数器应用：通过实例演示定时器和计数器的应用，让学生理解它们在PLC控制中的作用。

4. 数据处理和控制算法实现：通过模拟实际生产线的物料检测和搬运过程，让学生掌握数据处理和控制算法的实现方法。

使用网络型可编程控制器综合实训装置的一般步骤如下：

1. 按照实训装置的控制要求进行电路接线。

2. 根据实训装置的控制要求编辑PLC程序，并下载到PLC中。

3. 调试并修改程序，直到满足控制要求。

4. 根据实验对象的具体情况，可以选择采用双口接线法或排线一次性连接法进行接线，以提高实验连接速度或加深对PLC的结构和功能的理解。

5. 在实训装置上进行各种实训项目，如基本逻辑控制、电机控制、定时器和计数器应用、数据处理和控制算法实现等。

6. 通过电脑或其他设备，实现PLC之间的通信实验，如现场总线PROFIBUS通讯模式等。

7. 利用电脑或其他设备，构成PLC实验室局域网，进行网络化教学实验。
