计算机组装与维护实训装置

KCDGL-08型计算机组装与维护实训装置

计算机组装与维护实训装置是专门为学生提供计算机硬件组装与系统维护、常用应用软件安装与卸载实训操作的实践场所，是一个集计算机的拆装作业、故障演示、板卡检修、软件系统调试与安装于一体的实训室。主要服务于《计算机组装与维护》课程。通过对计算机的拆装实验，有助于学生深入理解课程内容，培养动手能力和创新能力，激发学习兴趣，提高学生对软、硬件系统故障的综合分析能力和故障的实际解决能力。

计算机组装与维护实训装置,学生通过本项内容的训练，可以弥补学生在课堂和实验室中对计算机硬件知识学习不足的缺陷，学生通过亲自动手组装，调试计算机，可以充分了解计算机各组成部分的作用和工作原理，消除学生对这种高科技产品的神秘感，为今后在工作和学习中解决计算机硬件方面的问题打下良好的基础。

一、整体功能要求

1.实训工作台

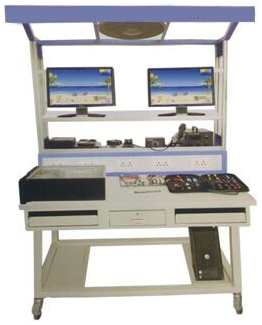

计算机组装与维护实训装置要求采用双工位结构设计，采用两层框架，其中第一层可放置维修工具、套件、仪器仪表；第二层可放显示器，顶部设有30W日光灯一盏和风扇一台。实训台设有一个抽屉、两个键盘托架、两个主机柜，下方设有四个刹车的万向轮。

电源控制屏为铁质双层亚光密纹喷塑结构，铝面板。主要提供16路交流电源插座接口、漏电保护器、供电指示，可为各种仪器和设备提供工作电源。

2.输入电源：

单相三线～220V±10%  50Hz；整机容量：＜800VA；外形尺寸1600mm×800mm×2000mm；安全保护：动作电流≤30mA、动作时间≤0.1s

3.工具套件

提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工具包、恒温电烙铁、热风台等常用工具。

4.电脑故障诊断卡：

具有主机故障诊断（PCI接口）、VGA信号发生、键盘检测、音频信号发生、电脑网线接口检测、直流电源适配器检测、电脑主机漏点检测等功能。

5.PCI-E主板检测卡:

自动识别接口类型。支持总线多：PCI、PCI_E、miniPCI_E、LPC。

二、计算机组装与维护实训设备配置清单
