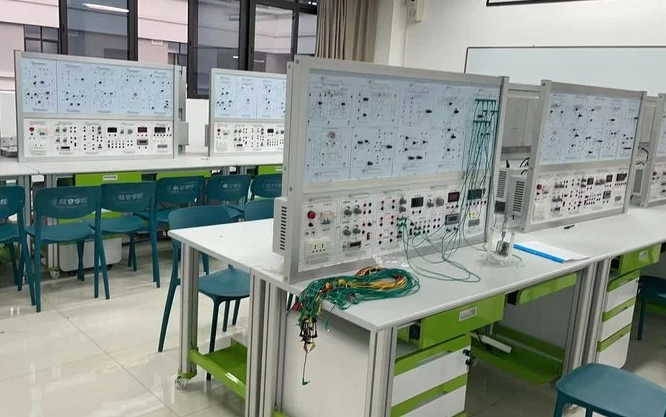

传感器技术实训装置

一、概述
“传感器系统综合实验装置”是一款集成了传感器、检测技术和计算机控制技术的新一代实验设备，专为各大、中专院校的传感器原理、非电量检测技术、工业自动化仪表与控制等课程实验教学而设计。该装置将理论知识和实践操作有机结合，帮助学生更全面地掌握信号传感、处理、转换、采集和传输的整个过程。

二、装置特点

1. 高绝缘度、高强度、耐高温的桌面材料，符合安全标准，具备接地和漏电保护功能，使用高绝缘的安全型插座，确保实验过程的安全性。

2. 完全采用模块化设计，将传感器、被测源和检测技术有机结合，使学生能够更全面地学习和掌握信号处理的全过程。

三、主要技术与功能

1. 电源输入：单相三线AC220V±10%50Hz，满足实验所需的基本电源需求。

2. 工作环境：适应在温度-10℃～+40℃、相对湿度＜85%（25℃）、海拔＜4000m的环境中工作。

3. 装置容量：＜0.5kVA，确保实验台在低功耗状态下稳定运行。

4. 外型尺寸：1600×750×1100mm，提供足够的空间进行实验操作。

5. 提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，并具备短路保护功能，为实验提供稳定的电源。

6. 低频信号发生器：能够输出1Hz-30Hz连续可调的信号，输出幅度Vp-p值10V，输出电流0.5A，满足实验所需的低频信号源。

7. 音频信号发生器：能够输出0.4KHz-10KHz连续可调的音频信号，输出电压范围0VP~10VP连续可调，输出电流0.5A（有效值0.4KHz），为实验提供音频信号源。

8. 差动放大器：具备通频带0-10KHz的特性，可接成同相、反相、差动结构，增益为1-150倍的直流放大器，满足实验所需的信号放大需求。

9. 数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%，提供高精度的电压测量功能。

10. 数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm，实时监测实验过程中的频率和转速变化。

11. 温度表：测量范围0-150℃，精度1%，用于监测实验过程中的温度变化。

12. 高精度温度控制调节仪：具备多种输入输出规格，具有人工智能调节以参数自整定功能，确保温度控制的准确性和稳定性。

13. 机械式压力表：测量范围0-40Kpa，精度2%，提供实验所需的压力测量功能。

四、三源部分

1. 加热源：采用16V交流电源加热，实现温度控制范围0~150℃，满足实验所需的加热条件。

2. 转动源：通过0-12V直流电源驱动，实现转速可调范围0~2400转/分，满足实验所需的转动条件。

3. 振动源：具备振动频率1Hz-30Hz的特性，共振频率为12Hz左右，为实验提供所需的振动条件。

五、数据采集与处理
数据采集卡及处理软件为学生提供了强大的数据采集和处理功能。数据采集工作具有12位AD转换分辨率、采样周期1m-100ms可选、采样速度可调等特点。同时，提供的处理软件具有友好的计算机界面，能够进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取和打印等操作。这种组合使学生能够实时获取数据并对实验结果进行分析和优化。

六、传感器特点
该装置所使用的传感器具有以下特点：

1. 传感器外壳采用进口透明有机玻璃与硬聚氯材料制作而成，具有优秀的耐用性和可靠性。内部配置了各种精密传感器以满足不同的实验需求。

2. 每种传感器均独立放置，表面印有详细的原理图和接线口说明，使得学生在进行实验时可以迅速上手并提高实验效率。这种设计既方便了老师的教学操作也
