建筑供配电技术实训设备

建筑供配电技术实训设备是专为建筑电气、电力和自动化等专业的学生设计的，用于进行建筑供配电技术的实训教学。此设备不仅适用于学校的课堂教学，也适用于工程实践和毕业设计。其主要特点如下：

技术条件

• 人身安全和设备安全保护功能：设备符合国家标准，设有电流型漏电器、全封闭性安全实验导线等，确保学生实验安全。

• 电源说明：工作电源为三相380V±5% 50Hz，控制屏内、外或强电输出有漏电现象时，即刻告警并切断总电源。

• 整机容量：<3kVA。

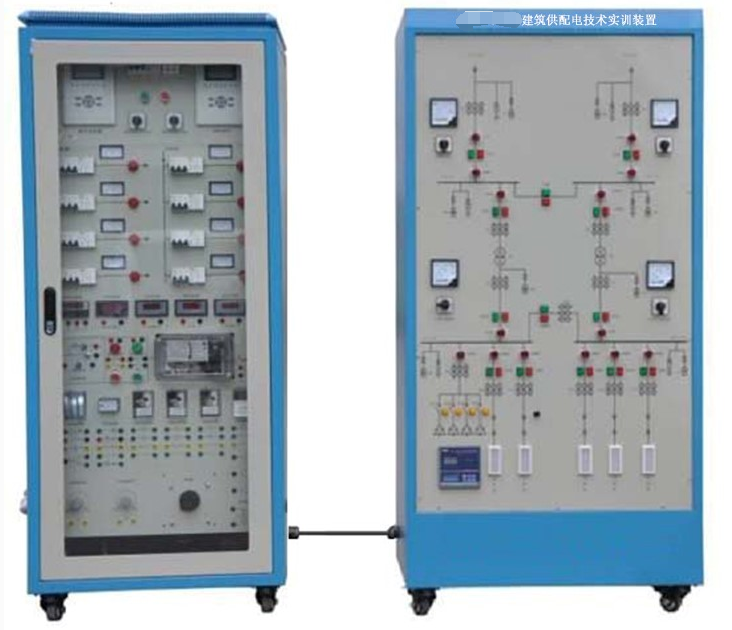

• 控制屏：采用操作控制屏加控制柜的方式，均为固定式结构。控制屏为实训一次线路，从上到下依次为总降变电所、低压配电所及建筑用电负荷。控制柜为二次控制回路，装有备用电源自动投入装置、仪表、无功自动补偿控制器、常规继电器等。

• 仪表说明：交流电压表、交流电流表、直流电压表、直流电流表和电秒表等，测量范围和精度均满足要求。

• 主要部件的技术指标：备用电源自动投入装置、无功功率自动补偿控制器等部件均符合相关技术指标。

• 实验导线：实验连接导线采用高可靠全封闭丁字插型式，质地柔软、护套用粗线径、防硬化化学制品制成，插头采用实芯铜质件。

实验内容

1. 建筑供配电设备实训：包括常用低压电器的认知和安装、电压互感器和电流互感器的认知和安装等。

2. 建筑供配电网络实训：包括供电网络的运行和调试、配电网络的运行和调试等。

3. 建筑供配电系统的继电保护实训：包括电磁式电流继电器、电磁式时间继电器、电磁式中间继电器、电磁式电压继电器、电磁式信号继电器和反时限电流继电器等。

4. 低压配电线路继电保护实训：包括低压配电线路分级保护、接地保护等。

5. 高压供电线路继电保护实训：包括高压线路定时限的过电流保护、高压线路反时限的过电流保护、高压线路电流速断保护等。

此外，该设备还可进行为期四到五周的中级电工考证训练，为学生提供全方位的技能培训和实践机会。

建筑供配电技术实训装置有多种，主要包括高低压供配电技术实训装置、建筑供配电技术实训装置、建筑电气实训室等。这些装置都是根据相关课程的教学内容和实际工程应用设计的，可进行多种建筑供配电技术的实训教学和实践操作，如常用低压电器的认知和安装、供配电网络的运行和调试、继电保护系统的调试和安装等。其中，高低压供配电技术实训装置适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学，建筑供配电技术实训装置适用于建筑电气、自动化等专业的学生进行实训教学。
