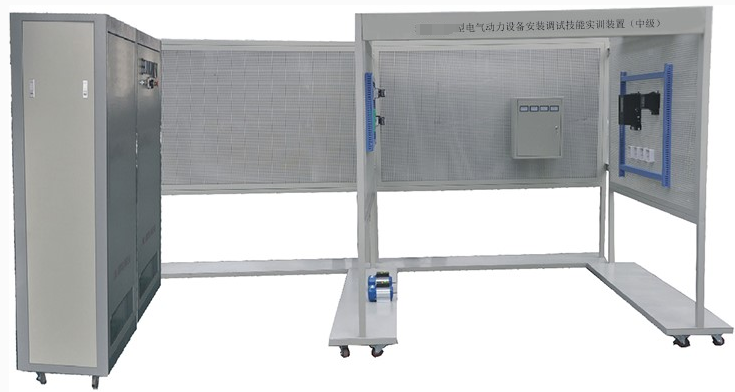

电气动力设备安装调试技能实训装置（中级）
一、特点
该实训装置主要用于培养学员的电气动力设备安装和调试技能，满足《电气设备安装工（初级）》、《电气设备安装工（中级）》的技能培训要求。装置以建筑模型为基础，模拟真实施工现场环境，让学员在实际操作中掌握技能。
二、技术性能
输入电源：三相四线制～380V±10% 50Hz。
环境条件：环境温度-5~+40℃，相对湿度＜85%（25℃），海拔＜4000m。
装置容量：＜6KVA。
外形尺寸：4800mm×2400mm×2000mm。
三、实训项目
常用工具与仪器仪表的使用：包括正确选用和使用兆欧表测量电气设备和电路的绝缘电阻；正确使用电压表和电流表测量电路；使用万用表检查一般设备和电路故障；一般电工仪表的安装和接线；常用电动机的使用与维护；交流耐压测试仪的使用与维护等。
常用元器件的质量判别：包括判别二极管极性和质量的好坏；判别三极管类型、管脚和质量的好坏；判别晶闸管质量的好坏等。
电动机、变压器的安装与调试：包括电机控制回路元器件的安装；电动机抽芯检查及干燥方法；交直流电机的一般故障分析、判断方法；补偿器的工作原理及接线；判别电动机的首末端；交、直流电动机的种类、特性和接线方法；变压器连接组别与相位的关系；变压器并联运行的条件及抽芯检查、干燥方法；变压器安装及投入运行前的检查等。
电缆敷设、电缆头的制作和电缆检测试验：包括电缆桥架敷设；户内、户外电缆中间头制作；户内、户外电缆终端头制作；电缆绝缘测试及吸收比的测试；电缆故障判别和处理等。
高压开关柜、隔离开关、断路器操作机构的组装调整：包括按工艺要求安装硬母线；隔离开关及操作机构的安装与调整；少油断路器的解体及调整；按工艺要求组装开关柜等。
车间配电所及照明、动力配电工程的安装调试：包括变送器的调校与安装；变配电各类继电保护系统的调试；模拟一般照明、动力配线工程的施工；模拟变配电所停送电前的检查与操作；模拟车间变电所配电设备安装；防雷及接地装置安装等。
安全及其他：包括解救触电者操作（选做）；正确使用电气安全用具；电气试送电操作的安全规定事项等。
四、交流耐压测试仪参数
电压测试范围
漏电流测试范围
报警值预置范围
定时时间范围
变压器容量
电气设备的安装和调试主要包括以下步骤：
安装前的准备工作：明确设备的规格、性能、操作原理及控制系统的配置等信息。然后，根据设备及系统的要求，进行技术方案的制定，确定设备的安装位置、布局及必要的工艺装备。
设备安装：将设备按照工艺要求进行安装，确保设备稳定运行。
设备调试：通电检查电气设备之间的相互作用和关系，保证电气设备的稳定运行。
生产工艺要求下的调试：根据生产工艺的要求，对电气设备进行空载和带载状态下的检测，然后对设备作出适当的调整。
继电保护装置的调整试验工作：对继电保护的整定值进行核对。
校对图纸：对图纸进行校对、审核。
方案编写：对调试方案和系统受电方案进行编写，使其一一对应。
技术指导：在电气调试过程中，要保证有专业人员的监督，同时对整套启动过程中的电气调试工作进行技术支持和指导。
此外，在电缆敷设中，应明确电缆的型号、规格，将相同规格、型号的电缆安装在一起，以避免电气设备受损，确保电缆安装质量。对于电缆的接线头也要严格注意，因为电缆敷设中会出现非常多相同的电缆。
