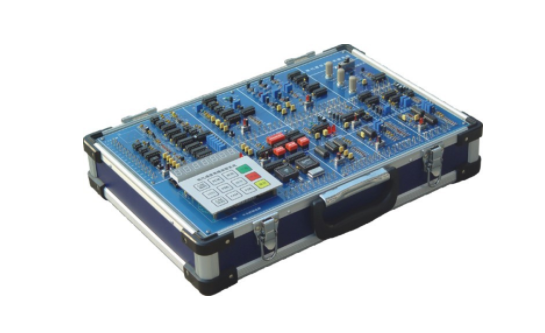

检测与转换传感器技术实验箱

检测与转换传感器技术实验箱

概述：
传感器与检测技术实验箱是一款专为教学实验而开发的综合性实验设备，适用于高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课。该实验箱可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。

技术规范及要求：

1. 输入电源：AC220V±5% 50±1Hz

2. 额定电流：≤5A

3. 直流电源：±5V ±15V

4. 稳压系数：±1%

5. 电压纹波：≤10mV

6. 非线性误差：≤5%

7. 测量精度：≤1%

8. 功率：100VA

9. 输出电流：1A

10. 相对温度：-5℃～40℃

11. 相对湿度：＜85%（25℃）

12. 实验箱外形尺寸：620×340×210mm

实验箱技术要求：

1. 四组直流稳压电源：±15V、±5V，具有断电保护功能。一组加热源。

2. 数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

3. 数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999 r/min。

4. 低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。

5. 音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）。

6. 差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

7. 机械式压力表：0-40Kpa。

8. 手动气压源：0-40Kpa。

振荡器要求：

1. 低频振荡器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。

2. 振动源：振动频率1Hz-30Hz，共振频率12Hz左右。

3. 转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

数据采集卡及处理软件
数据采集工作采用12位AD转换，分辨率高达1/22048，采样周期从1m-100ms可调，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

实验箱特点：

1. 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

2. 每种传感器每个独立，传感器上印有原理图与接线口，方便快捷地进行实验操作。同时这种设计也方便了教师携带至课堂上进行讲解。

3. 传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。这种设计使得学生能够更加方便地理解传感器的工作原理和电路设计。

4. 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。这使得实验箱具有很高的灵活性和扩展性，能够满足不同学校和课程的需求。
