一、概述

现代化工厂，特别是大型企业，对供电系统提出了更高的要求。供电负荷密度大，供电方式复杂，可靠性要求高，电能质量要求严格，同时还需要考虑更高的灵活性，以适应供电负荷不断增加和供电网络升级的需要。因此，将综合自动化技术融入到工厂供电系统中已成为一种必然趋势和发展方向。

"工厂供电综合自动化实训系统"正是基于高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电网络继电保护》、《配电系统自动化》和《配电网自动化技术》等课程的实训教学要求，结合工厂供电系统的实际应用和发展趋势而设计的综合型实训系统。

二、实训装置特点

该实训装置的特点包括：

1. 全面性：系统地反映典型工厂供电系统的一次和二次部分，包括变压器、高低压配电线路、继电保护装置等，能满足工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。

2. 先进性：综合应用微机继电保护、电量计量、PLC和工控组态等微机职能检测控制的相关技术，采用分层分布式控制方式，构建集控制、保护、测量和信号为一体的综合自动化实验平台。

3. 实用性：系统结构清晰，运行稳定可靠，操作简单方便。

三、技术性能

1. 输入电源：三相四线 AC380V±10% 50±2%Hz；

2. 整机容量：≤3kVA；

3. 实训台材质：铁质亚光密纹喷塑，铝质面板；

4. 通讯接口：RS-485和以太网，标准MODBUS通讯协议；

5. 微机保护装置测量元件精度：刻度误差≤1%；测量电流0.2级；母线电压0.2级；输出精度0.2级；频率0.01Hz；P、Q、COSΦ0.5级；通讯分辨率≤1ms。

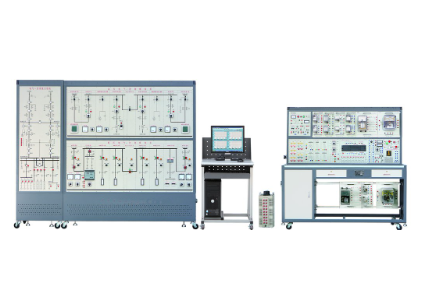

6. 实训系统构成：由供配电系统主接线模拟屏、计量柜、控制柜、监控软件等四部分组成。

7. 实训系统功能：能模拟中型工厂的供配电系统，采用控制屏结构，一次主接线印于铝面板上。整个系统有两路35kV进线，其中一路正常供电，另一路作为备用，通过备自投自动切换。35kV母线出线有两路分支，一路送其他分厂，一路经总降变降压为10kV母线的进线电源1供本地使用。为了保证供电可靠性，另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用，分别给10kVⅠ段母线和10kVⅡ段母线供电，两者也可通过备自投自动切换。为了保证一次线路供电的可靠性，配置了微机备自投、微机线路和微机变压器保护。为了保证高压电动机的稳定运行，配置了高压电动机保护。为了提高用电质量，配置了无功补偿装置。为了实现自动化控制，配置了PC机和PLC控制器，实现了整个系统的"四遥"功能。

8. 计量柜配置：包括三只指针式交流电压表（精度1.0级，量程：0～500V）、三只指针式交流电流表（精度1.0级，量程：0～5A）、指针式三相有功功率表和三相无功功率表各一只、电子式有功无功组合电能表（1只）、三相智能采集模块（3只）、数字式电秒表（1只）。

9. 控制柜配置：包括微机线路保护装置（1只）、微机电动机保护装置（1只）、微机变压器保护装置（1只）、微机无功补偿装置（1只）、微机备自投装置（1只）。这些装置均采用TI公司的高性能DSP作为控制核心芯片，采集外部系统的电流、电压以及输入输出开关量，并送液晶显示。具有故障录波功能，可显示故障波形。

四、实训项目

该实训装置可开展多种实训项目，包括但不限于：

1. 工厂供电电气接线图的认知与操作；

2. 工厂变配电室值班技能培训；

3. 工厂高压线路的微机继电保护；

4. 高压电动机的继电保护；

5. 工厂供电系统的自动装置实训；

6. 工厂供电的监控实训；

7. 三相智能电能表的校验与使用；

8. 电能质量分析实训；

9. 微机保护装置参数整定与校验实训

五、工厂供电综合自动化实训设备配置清单
