工厂供电技术实训装置,工厂供电技术实训设备
一、概述

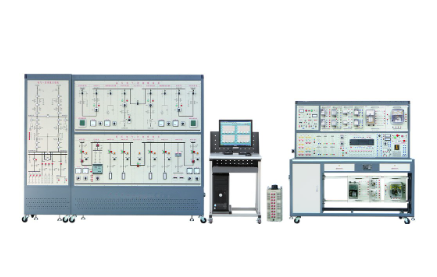

工厂供电综合自动化实训室设备是针对电力专业教学而设计的，旨在为学生提供实践操作和技能训练的平台。该设备模拟了实际工厂供电系统的运行环境，涵盖了供配电技术的主要方面，包括一次、二次、控制、保护等环节。通过实践操作，学生能够深入理解专业知识，提高实践技能，为今后从事电力行业工作打下坚实基础。
二、产品特点
实用性：设备根据实际供电系统设计，可实现工厂供电系统的受电、输送、分配、控制、保护等操作，满足学生实践技能训练需求。
综合性：设备集成了微机继电保护、工业触摸屏、PLC等先进技术，模拟工厂供电现场状况，有利于学生进行理论分析和数值分析。
先进性：采用分层分布式控制方式，体现当前自动化技术和通信技术在供配电网的变革，使学生掌握前沿技术。
安全可靠：设备操作简单，运行灵活，具有高度的安全保障机制。
三、技术参数
电源：三相四线～380V±10% 50Hz±2%
整机容量：≤3kVA
台体尺寸：1771mm×1804mm×726mm
通讯接口：RS-485和以太网，标准MODBUS通讯协议
微机保护装置测量元件精度：刻度误差≤1%；测量电流0.2级；母线电压0.2级；输出精度0.2级；频率0.01HZ；P、Q、COSΦ0.5级；通讯分辨率≤1ms
四、实训项目
工厂供电电气接线图的认知与操作
工厂变配电室值班技能培训
工厂高压线路的微机继电保护
高压电动机的继电保护
工厂供电系统的自动装置实训
工厂供电的监控实训
五、主要配置清单
序号 | 名称 | 内容 | 数量 |
1 | 7触摸屏 | 昆仑通态，7英寸STN256色 | 1 |
2 | PLC及扩展模块 | 西门子CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；以太网通讯 | 1 |
3 | 变频器 | （西门子）v20-0.37KW变频器，带有通讯接口及BOP | 1 |
4 | 控制屏 | 2 | |
5 | 备自投装置 | 国产 | 1 |
6 | 电动机保护测控装置 | 国产 | 2 |
7 | 接线端子 | 浙江 | 若干 |
8 | 接触器 | 施奈德 | 20 |
9 | 各类继电器 | 施奈德 | 若干 |
10 | 各类开关／按钮 | 进口件 | 56 |
11 | 电流、电压互感器 | 精度０．５级 | 9 |
12 | 电流表、电压表 | 精度０．５级 | 11 |
13 | 补偿器 | 国产 | 1 |
14 | 异步电动机 | 0.4ＫＷ | １ |
15 | 三相交流同步机 | 0.4ＫＷ | １ |
16 | 实验导线 | 30 | |
17 | 实训指导书 | 1 | |
18 | 电脑 | 自配 |
五、总结
工厂供电综合自动化实训室设备为电力专业学生提供了一个全面的实践平台，通过实际操作和技能训练，学生能够深入理解工厂供电系统的原理和技术，提高解决实际问题的能力。同时，该设备也为企业员工提供了培训和技能提升的机会，有助于提高整个行业的专业水平。
