工厂供电综合自动化实训室设备是电气自动化控制实训的重要部分，旨在模拟中型工厂的供配电系统，展示其一次和二次部分，为学员提供一个集控制、保护、测量和信号功能于一体的综合自动化实训平台。这个实训室承担着多项教学任务，包括机电一体化技术、电气自动化技术专业的《工业企业供电》课程，特种电工实训，以及社会电类相关专业的企业供电培训等。

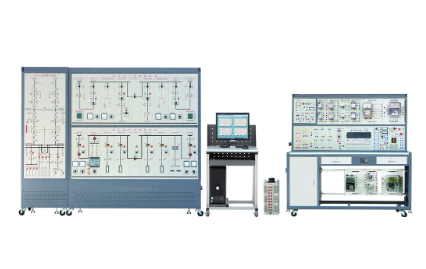

对于我厂的员工培训需求，我们计划建立一套员工培训屏。这套设备将实现倒闸模拟操作、继电保护试验、断路器遥控操作等功能。同时，我们将设置一套工厂供配电技术实训装置，这套装置将模拟35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、马达保护器、智能采集模块以及工业人机界面等电气一次、二次、控制、保护、综合自动化等运行设备。为了使实训装置更加贴近现场运行情况，我们将采用我厂目前的产品作为二次及自动化设备。这套设备将用于员工进行倒闸模拟操作、继电保护试验、自动化系统演示试验等技能训练。

具体来说，员工培训屏将包括以下技能培训内容：

1. 电流互感器与电压互感器的接线方式

2. 变压器有载调压

3. 线路停送电操作

4. 变压器倒闸操作

5. 母线倒闸操作

6. 断路器遥控操作

工厂供配电技术实训装置将用于以下技能培训：

1. 模拟系统正常、最大、最小运行方式以及系统短路的情况。

2. 对微机线路保护装置进行保护试验。

3. 对高压电动机的继电保护进行如下操作：
   a. 变频器参数整定操作和开环调速实训。
   b. 三相异步电动机的启动方式。
   c. 微机电动机保护装置参数整定操作。
   d. 高压电动机的速断保护和反时限过流保护。
   e. 模拟电动机出口短路。

4. 对工厂供电系统的自动装置进行如下操作：
   a. 备用电源自动投入装置参数整定操作。
   b. 测试备用电源自动投入功能。

主要配置清单：
