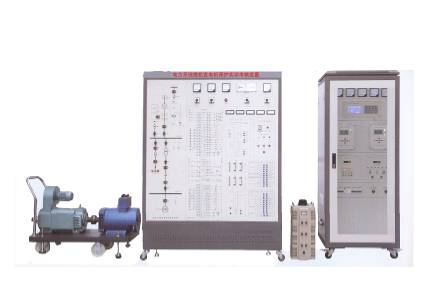

电力系统微机保护综合实训装置

电力系统微机保护综合实训装置

一、电力系统微机保护综合实训设备概述

电力系统微机保护综合实训设备是专为电力技术类专业学生和从业人员设计的，用于学习和实践电力系统继电保护和微机保护的装置。该设备采用实际工程中常用的微机线路测控装置和微机变压器测控装置，并配备模拟一次系统、电源调压器、故障设置模块等功能模块，可进行微机线路和变压器保护的特性测试、接线、参数设置及运行等方面的实训和考核。

二、设备特点

1. 核心设备：采用微机线路测控装置和微机变压器测控装置，结合物理模拟一次系统，直观展示电力系统故障时的电量参数变化。

2. 扩展性：具备升级接口，便于用户基于模拟一次系统扩展其他继电保护及二次回路实训项目。

3. 通信组网：具备RS-485总线接口，实现基于微机测控装置的电力系统SCADA。

三、技术指标

1. 额定电压：三相五线～380V±10% 50Hz

2. 环境条件：环境温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 额定容量：3.0kVA

4. 外形尺寸：1240mm×500mm×2000mm

四、实训项目

（一）微机线路保护实训

1. 模拟正常、最大、最小运行方式下的电力系统。

2. 模拟系统短路故障。

3. 微机定时限过流保护实训。

4. 微机带时限电流速断保护实训。

5. 微机无时限电流速断保护实训。

6. 阶段式过电流保护实训。

7. 运行方式对保护灵敏度的影响及灵敏度校验。

8. 电流电压连锁保护实训。

9. 反时限电流保护实训。

10. 阶段式过电流保护与自动重合闸前加速实训。

11. 阶段式过电流保护与自动重合闸后加速实训。

12. 其他线路保护形式的探索与实践。

（二）微机变压器保护实训

13. 系统正常运行及不平衡电流的测量实训。

14. 模拟变压器瓦斯保护实训。

15. 变压器差动保护实训。

16. 变压器过电流保护实训。

17. 变压器反时限过电流实训。

18. 变压器过负荷保护实训。

19. 变压器零序过电流保护实训。

（三）回路故障排除实训

20. 微机线路故障排除实训。

21. 微机变压器故障排除实训。
