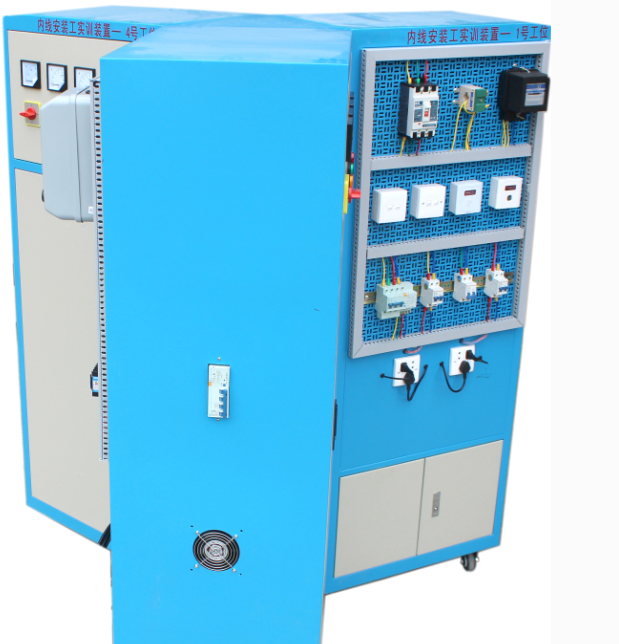

内线安装实训室设备是电力工程系为学生提供综合实训的场所，主要涉及发电厂及电力系统、供用电技术、电气自动化技术、电力系统继电保护及自动化等专业。该设备由上海科潮科教设备有限公司研发，主要用于培养学生的导线连接、室内布线、室内照明装置的安装专业技能。该设备不仅适用于职业院校相关专业人员的技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核实训。
内线安装工实训装置(中级)的设计依据是劳动和社会保障部职业/工种资格（标准）《内线安装工》实训考核要求。该装置能够完成多种技能训练，包括照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理，电动机轴芯的检查和动力机械电气部分的故障分析。
该装置的技术参数如下：
输入电源：AC 380V±10% 50Hz
适用环境：温度-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜1.5kVA
外形尺寸：1800mm×1700mm×500mm
此外，该装置还具有以下特点：
真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境。
模块化设计：各个实训内容按模块进行设计。
四、基本配置清单：
序号 | 货物名称 | 规格型号 | 数量 | 备注 |
1. | 指针电压表 | 6L2 450V | 3 | |
2. | 指针电流表 | 6L2 30A | 9 | |
3. | 电压转换开关 | LW8-10YH3/3 | 3 | 三相电压切换 |
4. | 指示灯 | AD16-22 220V红 | 3 | |
5. | 指示灯 | AD16-22 220V绿 | 3 | |
6. | 指示灯 | AD16-22 220V黄 | 3 | |
7. | 铜排 | 4*30/长70CM | 12 | 配热缩管Ф25 |
8. | 隔离开关 | NH40-100/3 100A | 6 | 3P |
9. | 铜排 | 2*12/长20CM | 18 | |
10. | 塑壳试断路器 | NM1-63H/3300 63A | 6 | 3P |
11. | 漏电断路器 | DZ47LE 4P C16 | 3 | |
12. | 接线端子 | TB-1504 | 4 | |
13. | 接线端子 | TB-1512 | 2 | |
14. | 排风扇 | SF23122TAP/N2122 220V | 3 | |
15. | 三相四线插座 | 16A | 3 | 带插头 |
16. | 漏电断路器 | NB1L-40 C16 | 3 | 网板元器件 |
17. | 行程开关 | LX19-001 | 2 | |
18. | 交流接触器 | CJX2-0910 220V | 3 | |
19. | 辅助触头 | F4-22 | 3 | |
20. | 热继电器 | JR36-20 6.8-11A | 1 | |
21. | 时间继电器带座 | JSZ3A-A AC220V | 1 | |
22. | 按钮指示灯 | LAY7 220V红 | 1 | |
23. | 按钮指示灯 | LAY7 220V绿 | 1 | |
24. | 按钮指示灯 | LAY7 220V黄 | 1 | |
25. | 接线端子 | TB-1508 | 1 | |
26. | 接线端子 | TB-1512 | 1 | |
27. | 机械联锁可逆接触器 | CJX1-12/N 38V 11A | 1 | |
28. | 三相三线有功电能表 | DS862-4 3*380V 3*1.5（6）A | 1 | |
29. | 单相电度表 | DD862-4220V 1.5（6）A | 1 | |
30. | 灯管带座 | 8W镇流器 | 1 | 全套 |
内线安装工实训装置包括以下几种：
照明配电盘内电器安装。
动力配电板制作。
低压配电屏一次设备安装。
室内硬母线大街制作。
磁力起动器安装。
单回路动力箱安装。
交流接触器可逆控制操作箱安装。
便携式配电箱制作安装。
此外，该装置还配备了多种工具，如数字式万用表、大/小一字和十字改锥、活络扳手、卡丝钳、尖嘴钳、剥线钳、电子式电笔等。这些工具可用于完成各种技能训练，如照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，以及室内用电设备的故障分析处理等。
