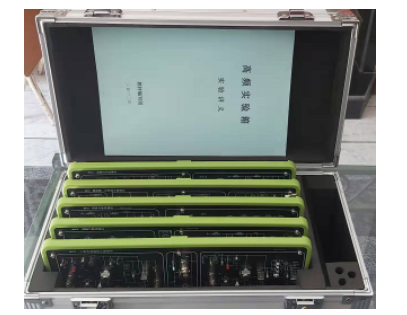

高频电路实验箱是一种用于高频电路实验的设备，通常包括各种高频元件、测试仪器和实验电路。它可以帮助学生和工程师更好地理解高频电路的工作原理和设计方法。 高频电路实验箱通常包括以下部分： 1. 高频信号源：产生高频信号，用于测试和实验。 2. 高频放大器：用于放大高频信号。 3. 滤波器：用于过滤高频信号中的噪声和干扰。 4. 天线：用于接收和发射高频信号。 5. 测试仪器：如示波器、频谱分析仪等，用于测试高频信号的特征。 高频电路实验箱可以用于各种高频电路实验，如高频放大器设计、滤波器设计、天线设计等。它可以帮助学生和工程师更好地理解高频电路的工作原理和设计方法，提高他们的实践能力和创新能力。
一、简介 通信电路与系统设计型实验系统是一套符合设计型实验要求的电路系统，它包含了频率参数变化的电感元件、电容元件、电阻元件，可插拔、可更换，频率有一定的调节范围，提高了系统 Q 值，使实验现象更加明显。系统还设有负载和输入输出阻抗匹配的电阻元件，可插拔。该系统采用独立模块化设计，每个模块由相同大类的实验电路组成，模块中的电路全部独立，有独立的电源开关控制，方便使用和保存，避免了无实验内容电路损坏。实验系统配置了专用无感螺丝刀。 通信接口采用 BNC、测试针共存方式，方便与射频仪器通信。对不同学校的信号源和示波器都可连接。同时我们提供 Q9 屏蔽线，使实验板和信号源、示波器的连接固定，不再使用夹子线，解放了学生的双手，避免了一些虚夹现象的产生。方便与射频仪器通信。 二、技术指标 （一）小信号放大器模块 1. 单调谐回路谐振放大器： 单调谐回路谐振放大器由信号输入谐振电路、信号放大电路、LC 谐振回路三部分组成，对低至 5mV 以下的小信号均有很强的放大作用。电路的静态工作点可调节，回路负载调制实验节点。静态工作点、回路负载对幅频特性的影响均可方便观测。 中心频率 10.245MHZ，通过调节中周可使中心频率有 8-12MHZ 设置，避免实验报告的重叠。 2. 双调谐回路谐振放大器： 双调谐回路谐振放大器由信号输入谐振电路、信号放大电路、LC 谐振回路一路和 LC 谐振回路二路、耦合电容四部分组成，对低至 5mV 以下的小信号均有很强的放大作用。电路的静态工作点可调节，耦合深度可调节。静态工作点对幅频特性的影响均可方便观测。耦合电容的修改，对幅频特性曲线的双峰观察明显。 耦合电容有 6P、10P、20P、5-20P 可调四种参考值，可观察到强耦合、临界耦合、弱耦合三种现象，又可观察强--临界—弱的一个变化过程。 中心频率 10.245MHZ，通过调节中周可使中心频率有 8-12MHZ 设置，避免实验报告的重叠。 3. 频率特性测试检波电路： 通过二极管检波电路把扫频特性产生的曲线包络检波，配合信号发生器的扫频功能，完成简易幅频特性曲线的直接显示。 4. 无源谐振回路测试电路： 串联谐振回路和并联谐振回路 5. 语音输入电路： 通过专用耳机线连接至手机，作为系统实验时的音频信号输入 6. 功率放大电路： 对系统接收的音频信号进行放大，并通过喇叭播放。 7. 电源输入与保护电路： 12VA、-12VA、5VA、GND 四组独立电路供电，解决了正转负电源的功率小问题。电源稳定，纹波小。 电源输入有滤波电路防止模块间杂波串扰。 （二）调幅解调与功放模块 1. 丙类功率放大器： 两类功率放大器由甲放前级和丙类放大后级两级组成，丙放功率放大器电源为开放式，可对其电流进行测量和改变，易于对其功率的计算。放大器输入电压可调。 丙放的集电极加装音频变压器，可进行大信号集电极调幅实验。 丙放基极可进行基极调幅实验，集电极调幅、基极调幅均可进行功率放大后，通过天线配置后发射。 丙放电流通过电阻拾取后，可观测试过压、欠压、临界三状态，有 100、510、1K、0-5k 电位器作为负载电阻，输入信号的幅度、电源电压、负载大小对电路的影响现象明示。中周可更换插拔。 2. 功率信号发射： 经丙类功放后，放大信号与发射回路的 LC 调谐，并通过天线发射。 3. 包络检波电路： 包络检波电路实验加装了直流负载、交流负载和 AGC 直流变量输出，可对检波的对角失真＼负峰切割失真有明显的观察。 4. 集成乘法器调幅电路： 电路由乘法器 1496 芯片组成，电路通过电位器对输入直流分量进行控制，使用调制波在 DSB 和 AM 间进行转换，通过边带滤波器实现 SSB 的功能。 5. 同步检波电路： 同步检波电路由 1496 芯片组成，对集成调幅输入的调幅信号进行运算。也可由信号发生器送入不同调制深度的调幅信号。 6. 电源输入与保护电路： 12VA、-12VA、5VA、GND 四组独立电路供电，解决了正转负电源的功率小问题。电源稳定，纹波小。 电源输入有滤波电路防止模块间杂波串扰。 （三）振荡器模块 1. LC 振荡器电路： LC 振荡器的振荡回路开放，由学生选择电路形式，有克拉波和西勒两种。串入和并入 LC 振荡回路的电容由学生计算，8-12M-20M 备用电容可选，系统提供中心 10.245MHZ。有 39P、51P、75P、100P 固定电容和 0-50P 可调电容两组。39P)P=P@P9P+51P9P+75P等不用容值的组合。 2. 晶体振荡器电路： 14.745MHZ 晶体振荡器为串联型晶体振荡器，晶体振荡器的基极电压可调节，观察静态工作点漂移条件下的频率稳定及电压与幅度的关系。 3. 电源输入与保护电路： 12VA、-12VA、5VA、GND 四组独立电路供电，解决了正转负电源的功率小问题。电源稳定，纹波小。 电源输入有滤波电路防止模块间杂波串扰。 （四）调频与鉴频器模块 1. 变容二极管调频电路： 变容二极管调频电路有变容管管加电压可调，使电路中心频率为 10.245MHZ。电路的静态电压可调，使用输出波形不失真。调频信号射极跟随输出，提高带负载能力。 2. 相位鉴频器： 乘积型相位鉴频器采用 1496 乘法器，输入端通过 LC 回路对 4.5MHZ 选频，鉴频波形通过运放输出。鉴频特性好，电路稳定。 电容耦合相位鉴频器。 电容耦合相位鉴频器耦合回路的三个电容均可调，鉴频特性好，电容可调范围大，实验现象明显。 3. 锁相环调频器： 锁相环调频采用 NE564 芯片，VCO 的输出频率高，波形易调整。通过外围电路，可对 VCO 的输出频率、输出幅度进行设置。VCO 中心频率 4.5MHZ。 4. 锁相环鉴频器： 锁相环鉴频器的频率设置参数与频率调制的参数一致。VCO 的频率和幅度均可调节。 5. 电源输入与保护电路： 12VA、-12VA、5VA、GND 四组独立电路供电，解决了正转负电源的功率小问题。电源稳定，纹波小。 电源输入有滤波电路防止模块间杂波串扰。
