高频电路实验箱是一种用于高频电路实验的设备，它提供了一个平台，让学生和工程师能够进行高频电路的设计、测试和分析。它通常包括以下组件和功能： 1. 信号发生器：产生高频信号，用于激励电路。 2. 示波器：用于观察和测量高频信号的波形和参数。 3. 网络分析仪：用于测量高频电路的频率响应、阻抗等参数。 4. 高频放大器：用于放大高频信号。 5. 滤波器：用于过滤高频信号中的噪声和干扰。 6. 高频天线：用于接收和发射高频信号。 7. 实验电路板：提供了一个平台，让学生和工程师能够搭建和测试高频电路。 通过使用高频电路实验箱，学生和工程师可以学习和实践高频电路的设计和分析技巧，了解高频信号的特性和传输规律，提高自己的电路设计和调试能力。

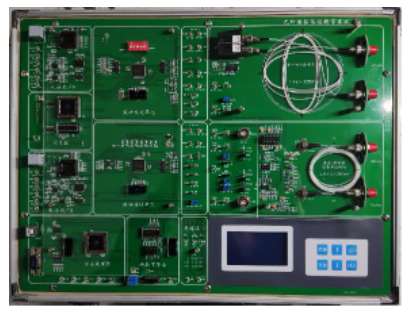

高频电路实验箱是一种用于高频电路实验的设备，通常包括各种高频元件、测试仪器和实验电路，它可以帮助学生和工程师更好地理解高频电路的工作原理和设计方法。以下是关于高频电路实验箱的一些信息： 产品特点： 1. 配内置工作电源：+5V、-5V、+12V、-12V。 2. 配有适合实验用的低速 1310 波长光收发端机一个，数据速率可以是直流 DC 到 5MHZ 数据信号，很方便 20MHZ 示波器观测。波长为 1550 的激光器（探测器）单模光纤性能测试模块。 3. 内置误码测试仪功能，无需外配误码仪（测光检测机灵敏度）。 4. 留有外置误码测试仪测试接口。 5. 留有计算机数据传输 9 针串口和数字图像光纤传输 USB 接口电路。 6. 模拟/数字电话光纤传输，带完整的电话呼叫接续功能。 7. 带有标准 E1 接口，线路时钟可编程（从 1 个时隙至 32 个时隙即 64KHZ---2048KHZ 可编程）。 8. 数字信号产生及码型变换和同步时钟均由 CPLD 可编程器件实现，性能稳定。 9. 有 CMI、5B1C、5B6B 码型实验。 10. 具有扰码解码功能。 11. 留有硬件升级接口，配半导体 LED（850nm）+多模光传输模块。 12. 具有模拟图像光纤传输功能（LED 选配模块，需配摄像头.监视器）。 13. 带有计算机接口（RS232）。 14. 采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。 15. 发端、收端的电部分功能灵活，可根据学校要求进行功能升级。 16. 光端机的光输入、输出接口都由尾纤、法兰引出，有效的防止实验操作时对光端机的物理损伤。 17. 平台上的电信号、光信号接口均对外开放，实验者可自行连接电信号、光信号，构建各种方式的通信系统，增加了实验者的动手机会，加强了实验的参与性。 18. 整板采用有机玻璃覆盖保护，便于实验室管理。 19. 平台上有 CPLD、MS-51 单片机、电话呼叫系统、液晶键盘、计算机串口、USB 接口等资源，满足学生的软硬件的二次开发需求。 技术参数： 1. 1310nm 光传输系统采用激光器和探测器组件独立组成，非采用光收发一体机形式，对学生掌握光传输的电---光、光----电原理有很大作用。 2. 采用整板设计，各光传输外围模块独立，关键器件用玻璃罩保护，贴片工艺，对称结构。 3. 同时具备 1310nm、1550nm 波长 2 个独立的光发、光收单元，实验内容灵活、丰富，能够在 1 台实验箱里完成 WDM 实验。 4. 具有 CMI、5B6B、5B1P、HDB3 等编译码模块和扰码/解扰码模块。 5. 采用大规模 FPGA 平台，包含大量二次开发实验。 6. 包含模拟、数字、计算机数据、图像、语音等信号光纤传输通道。 7. 具备多机组网通信功能，多台实验设备之间可以通过光纤连接组成环网。 8. 交直流电源。 输入：AC：220V±10% 50±5Hz 9. 模拟信号源 正弦波：1KHz、2KHz，幅度 0－5V 连续可调； 三角波：1KHz、2KHz，幅度 0－5V 连续可调。 实验项目： 1. 光纤、光缆的识别实验。 2. 电光、光电转换传输实验。 3. 光发射端机指标测试实验。 4. 常用光无源器件测试实验。 5. 光接收端机指标测试实验。 6. 电信号传输编译码原理实验。 7. 光传输线路编译码实验。 8. 光纤传输系统综合实验。 9. 模拟/数字电话光纤传输系统实验。 10. 计算机数据光纤传输系统实验。 11. 数字图像光纤传输系统实验。 12. 数字时分复接系统光通信实验。 13. E1 数据光传输实验。
