智能带传动实验台是一种用于研究带传动的实验设备，其原理基于带传动的基本原理和现代电子技术。 带传动是一种通过摩擦力来传递运动和动力的机械传动方式。在带传动实验台上，主动轮和从动轮之间通过一条环形的传动带相连，当主动轮旋转时，传动带会在摩擦力的作用下带动从动轮旋转。 智能带传动实验台通过现代电子技术对带传动的过程进行监测和控制。实验台上配备了传感器、数据采集卡和计算机等设备，可以实时监测带传动的速度、转矩、张力等参数，并通过计算机软件进行数据分析和处理。 在实验过程中，学生可以通过改变主动轮的转速、传动带的张力等参数，观察带传动的性能变化，并通过计算机软件进行数据分析和处理，从而深入了解带传动的工作原理和特性。 智能带传动实验台的优点是可以实现自动化控制和数据采集，提高实验效率和精度，同时也可以帮助学生更好地理解带传动的工作原理和特性，为今后的工程实践提供帮助。
一、实验目的
本实验旨在研究带、链传动效率，通过计算机测试分析软件自动绘制滑差曲线和效率曲线，以及通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定，人工绘制滑差曲线和效率曲线。
二、实验内容
带、链传动效率的测定：通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线。
平皮带传动效率的测定：通过触摸屏显示面板显示面板读数进行测定，人工绘制滑差曲线和效率曲线。
三、实验设备
拉压传感器：独特的张紧力测试装置，可用于测试皮带的张紧力，实现皮带传动受力分析实验。

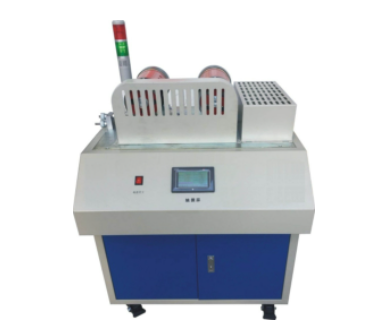

带传动实验台：与触摸屏显示面板集成一体（显示面板非独立装置），触摸屏显示面板上可显示转矩、转速、张紧力、加载、主电机输入电压电流，从电机输入电压电流等项目。并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。
上位机测控软件：功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
四、实验特点
串口通讯：利用串口实现数据采集箱与电脑之间的通讯。
实时显示运动参数的适时变化曲线：可以实时显示运动参数的适时变化曲线。
造型及表面处理：大气美观、实物感强、加工精细。
数据采集及处理：金属外露件镀铬、其他表面防锈处理加喷塑；塑表面平整、光滑清、清洁无划痕和脱落斑点。
五、主要技术参数
驱动电机功率：355W
负载电机功率：355W、负载变动范围：0-300W（有级）
调速方式：电子调速
调速范围：0-800rpm
带轮基准直径：平带轮 D1=D2=120mm；平带轮采用复合材料制成，带长 880×18×2mm；平底带轮：D1=D2=120mm 带轮包角=180°
三角带轮：D1=D2=120mm 带轮包角=180°
额定转矩：T=1.68N·m
测力矩传感器：量程=10kg、精度：1%FS ；2 个
拉压传感器：量程=10kg 精度：0.3%FS ；1 个
光电编码器：2 个、脉冲：1024P
外形尺寸：740×475×1100mm
重量（约）：100kg
六、实验台基本配置
测力传感器：2 个：量程 5kg
拉压传感器：1 个、量程 5kg
光电编码器：2 个、脉冲：1024P
测试分析软件：1 套
随机工具：1 套
