一、实验台概述

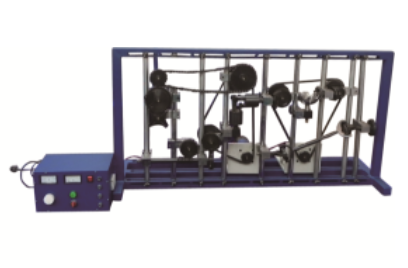

空间机构创新组合及虚拟演示实验台专为高等院校机械类专业实验改革而设计，旨在提高学生的空间机构设计能力和工程实践能力。该实验台采用虚拟演示与动手操作相结合的方式，为学生展示各种空间机构的运动原理和实际应用。
二、主要特点
高效利用空间：实验台采用模块化设计，可实现多种空间机构的组合和调整，同时保证实验场地的最大化利用。
虚拟演示软件：专门针对空间机构设计的虚拟演示软件能够真实形象地完成二十多种机构运动的三维动画演示，帮助学生更好地理解空间机构的运动规律和特点。
丰富的实验内容：实验台涉及多种空间机构，包括圆锥齿轮传动、螺旋齿轮传动、链传动、蜗杆蜗轮传动等，为学生提供丰富的实验选择。
三、技术性能
输入电源：单相三线～220V±10% 50Hz；
外形尺寸：实训台架规格1200mm×400mm×650mm；
电源控制箱规格320mm×270mm×130mm；
交流减速电机：额定功率90W，减速比1:50，调速范围0～50r/min；
机械零部件：包括各种空间齿轮、凸轮、槽轮、空间连杆、复合铰链等基本构件和连接件的零部件；
配件：包括内六角扳手、活动扳手、十字螺丝刀、一字螺丝刀、卡环嵌、橡皮锤、三角拉马、卷尺等；
零件存放盒：用于存放各种机械零部件与工具等，便于学生实训操作和教师对实训设备的管理。
四、实验内容
圆锥齿轮传动实验；
螺旋齿轮传动实验；
链传动实验；
圆锥齿轮-螺旋齿轮传动实验；
螺旋齿轮-圆锥齿轮传动实验；
螺旋齿轮-单十字轴万向联轴器实验；
圆锥齿轮-单十字轴万向联轴器实验；
螺旋齿轮-双十字轴万向联轴器实验；
圆锥齿轮-双十字轴万向联轴器实验；
螺旋齿轮-蜗杆蜗轮实验；
圆锥齿轮-螺杆蜗轮实验；
螺旋齿轮-螺杆蜗轮-单十字轴万向联轴器实验；
圆锥齿轮-蜗牛蜗轮-单十字轴万向联轴器实验；
螺旋齿轮-双十字轴万向联轴器-蜗杆蜗轮实验；
圆锥齿轮-双十字轴万向联轴器-蜗杆蜗轮实验；
圆锥齿轮-槽轮机构实验；
球面槽轮机构实验；
萨勒特（SARRUT）机构（3R-3R空间六杆机构）实验；
RSSR空间曲柄摇杆机构实验；
RCCR联轴器实验；
RCRC揉面机构实验；
圆锥齿轮-平面槽轮及球面槽轮实验；
叠加机构实验；
RRSC机构实验；
棘轮机构实验；
齿轮齿条机构（两种）实验；
盘形凸轮机构实验；
圆柱凸轮间歇运动机构实验；
RRRCRR机构实验；
V带传动实验。
空间机构创新组合及虚拟演示实验台的设计应考虑以下几个方面：
实验台的功能需求：实验台应具备展示和实验各种空间机构的功能，包括圆锥齿轮传动、螺旋齿轮传动、链传动、蜗杆蜗轮传动、平面槽轮及球面槽轮等。同时，实验台还应具备虚拟演示功能，能够真实形象地完成各种机构运动的三维动画演示。
实验台的模块化设计：实验台应采用模块化设计，方便进行多种空间机构的组合和调整。这可以让学生根据不同的实验需求进行机构的组装和调整，提高其实践能力和创新意识。
实验台的机械零部件和工具：实验台应提供各种机械零部件和工具，包括齿轮、凸轮、槽轮、空间连杆、复合铰链等基本构件和连接件，以及用于组装和调试机构的工具。这些零部件和工具应按照不同的分类进行存放和管理，方便学生进行实验和教师的设备管理。
实验台的控制系统：实验台应具备控制系统，能够控制机构的运动和实验过程的进行。控制系统应具备简单易用的操作界面，能够实现手动和自动控制模式的切换，并具备安全保护功能，确保学生和设备的安全。
实验台的虚拟演示软件：实验台应配备专门针对空间机构的虚拟演示软件，能够真实形象地完成各种机构运动的三维动画演示。该软件应具备直观的操作界面，学生可以通过简单的操作来观察机构的运动过程和原理。
实验台的尺寸和外观设计：实验台的尺寸和外观设计应考虑到其实用性和美观性。实验台的外形尺寸应适合实验室的空间大小和使用需求，外观应简洁明了，符合现代工业设计风格。
实验台的成本和可持续性：实验台的设计应考虑到成本和可持续性。材料的选择应符合环保要求和使用寿命，同时应尽可能降低制造成本和维护成本。
综上所述，空间机构创新组合及虚拟演示实验台的设计应注重功能需求、模块化设计、机械零部件和工具的管理、控制系统、虚拟演示软件、尺寸和外观设计以及成本和可持续性等方面的问题。通过优化设计，可以提高实验台的性能和实用性，为学生提供更好的学习体验。
