空间机构创新组合及虚拟演示实验台

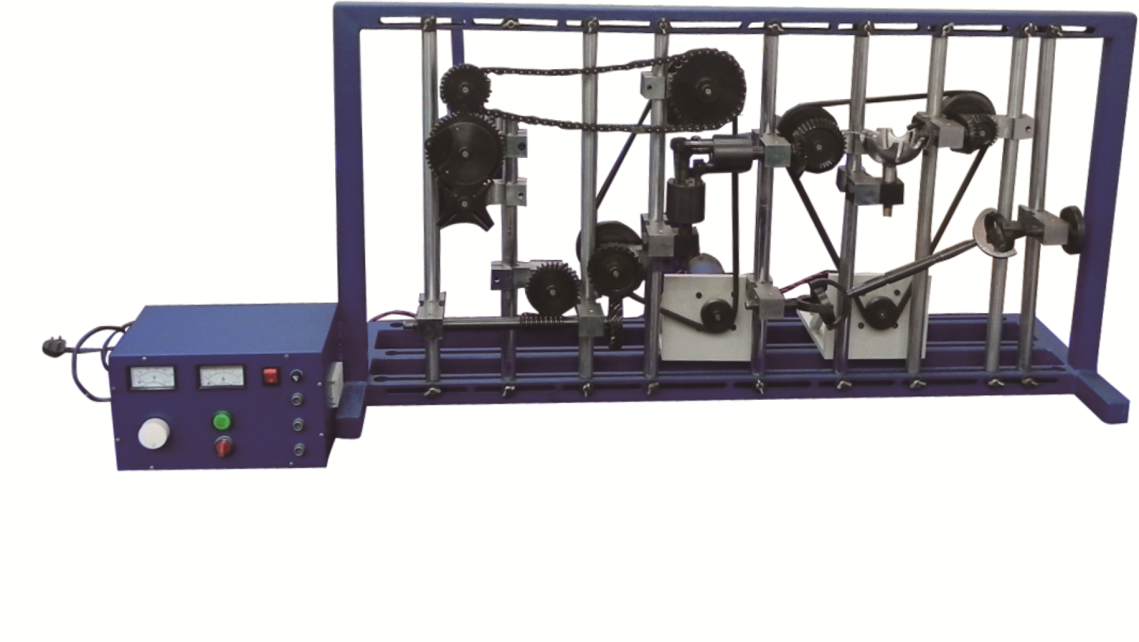

KCJZS型空间机构创新组合及虚拟演示实验台

一、概述

空间机构创新组合及虚拟演示实验台是根据高等院校机械类专业实验改革需要，按照现代机械原理和结构理论设计的以提高学生空间机构的设计能力、工程实践能力为目的的一种多功能模块化实验台。本实验台采用虚拟演示和动手操作相结合，生动形象的向学生展示各种空间机构，为他们今后的学习和研究打下坚实的基础。

二、主要特点：

1、将实验台的运动构件最大限度的一件多用，节约了实验场地和资源。

2、本虚拟软件专门为空间机构而设计的，能够真实形象地完成二十多种机构运动的三维动画演示。

3、本实验台涉及空间机构多，学生可以通过实验对空间机构具体化形象化，为今后的学习研究打下基础。

三、配置及技术性能：

1、 本装置主要由实训台架（采用钢制结构）、交流减速电机、电源控制箱、机械零部件、配件等组成。

2、实训台架：整体外框为精加工40mm×40mm 方管钢制作，表面处理喷塑处理。配有六根立柱为精加工直接25mm×620mm 45#圆钢，表面镀硬铬，可与外框架左右调节。并配备可调节轴承座，轴承座上下任意调节等。

3、输入电源：单相三线～220V±10% 50Hz；

4、外形尺寸：实训台架规格1200mm×400mm×650mm；

5、 电源控制箱 ：规格320mm×270mm×130mm；

6、交流减速电机1台：额定功率90W，减速比1:50，调速范围 0～50r/min

7、机械零部件1套：主要有各种空间齿轮、凸轮、槽轮、空间连杆、复合铰链等基本构件和连接件的零部件；

8、配件1套：主要包含内六角扳手、活动扳手、十字螺丝刀、一字螺丝刀、卡环嵌、橡皮锤、三角拉马、卷尺、实训指导书等；

9、零件存放盒1套：存放各种机械零部件与工具等，便于学生实训操作和教师对实训设备的管理；

四、实验内容：

1、圆锥齿轮传动

2、螺旋齿轮传动

3、链传动

4、圆锥齿轮-螺旋齿轮传动

5、螺旋齿轮-圆锥齿轮传动

6、螺旋齿轮-单十字轴万向联轴器

7、圆锥齿轮-单十字轴万向联轴器

8、螺旋齿轮-双十字轴万向联轴器

9、圆锥齿轮-双十字轴万向联轴器

10、螺旋齿轮-蜗杆蜗轮

11、圆锥齿轮-螺杆蜗轮

12、螺旋齿轮-螺杆蜗轮-单十字轴万向联轴器

13、圆锥齿轮-蜗牛蜗轮-单十字轴万向联轴器

14、螺旋齿轮-双十字轴万向联轴器-蜗杆蜗轮

15、圆锥齿轮-双十字轴万向联轴器-蜗杆蜗轮

16、圆锥齿轮-槽轮机构

17、球面槽轮机构

18、萨勒特（SARRUT）机构（3R-3R空间六杆机构）

19、RSSR空间曲柄摇杆机构

20、RCCR联轴器

21、RCRC揉面机构

22、圆锥齿轮-平面槽轮及球面槽轮

23、叠加机构

24、RRSC机构

25、棘轮机构

26、齿轮齿条机构（两种）

27、盘形凸轮机构

28、圆柱凸轮间歇运动机构

29、RRRCRR机构

30、V带传动
