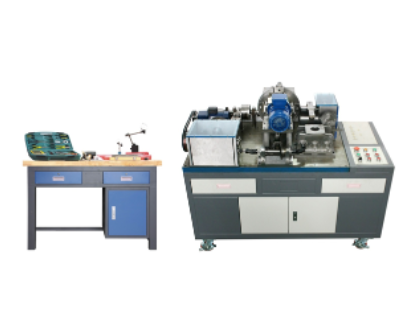

SHJXZT-3型机械装配技能综合实训平台是专为中等职业学校的机械类、机电类相关专业设计的。该平台结合行业和企业需求，以工业现场的典型任务为实践项目，使学生能够在实践中学习，提高其操作技能。平台的技术性能和系统组成与功能如下：

技术性能：

输入电源：三相四线（或三相五线）～380V±10% 50Hz
平台容量：＜0.5kVA
工作环境：温度为-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
微型异步电机参数：电压380V，功率60W
交流减速电机参数：2台、额定功率40W的电机和1台、额定功率90W的电机，减速比分别为1:25和1:3
外形尺寸：实训台为1500mm×700mm×1175mm，操作台为900mm×600mm×750mm
安全保护：平台具有电流型漏电保护，符合国家安全标准

系统组成与功能：

变速动力箱模块：提供动力并实现速度变速，由四根轴组成的箱体结构完成一轴输入两轴变速输出功能。
精密分度头模块：采用工业用万能分度头的结构，通过电磁离合器的配合实现对工作台进行四分度。
工件夹紧装置模块：由四个成90°分布的偏心轮夹紧夹具组成，安装在精密分度头的工作台面上，实现工件的夹紧定位。
自动钻床进给机构模块：带动自动钻床实现进给、退刀等功能，主要由自动钻床动力电机、圆柱凸轮机构、燕尾槽滑动板、调节丝杆机构、轴承座、直线导轨副、锥齿轮机构等组成。
自动打标机模块：对工件进行自动打标，打标头可以自由更换，主要由曲轴、轴瓦、圆锥滚子离合器、导向装置、打击头、夹手、箱体、动力电机、轴承等组成。
联轴器模块：由弹性连接联轴器、硬连接联轴器、十字万向联轴器等组成。
凸轮控制式电磁离合器模块：主要由电磁离合器总成，电磁离合器联接法兰、盘型凸轮、限位开关、传动轴、轴承座、轴承、斜齿轮传动等组成，实现凸轮控制式电磁离合器的装配工艺、精度调整、检测以及盘型凸轮与电磁离合器的动作配合等实训。
齿轮齿条连杆机构模块：由曲柄、连杆、齿轮、齿条、轴承座、轴承、轴等组成，通过调整齿轮齿条连杆机构的配合来控制自动打标机圆锥滚子离合器的开合。
装配及检测工具：配置常用的装配工具和检测工具，使学生掌握工量具操作规范。

该平台可实现纯机械式自动加工功能，通过变速动力箱给设备提供两路传动动力。一路动力控制精密分度头的四分度，实现工件的自动送料和夹紧；另一路通过弹性联轴器连接锥齿轮轴，再分为两路传动，一路控制自动钻床的进给和退刀功能，另一路通过双万向联轴器、齿轮齿条连杆机构控制自动打标机的圆锥滚子离合器，实现钢印敲打的功能。

总之，SHJXZT-3型机械装配技能综合实训平台是一款功能强大、结构复杂的实训设备，可以满足中等职业学校机械类、机电类相关专业的实践教学需求，提高学生的综合职业能力。

机械装配技能综合实训平台有以下几款：

• SHJXZT-3型机械装配技能综合实训平台。该平台依据机械类、机电类中等职业学校相关专业教学标准，紧密结合行业和企业需求而设计。平台操作技能对接国家职业标准，贴合企业实际岗位能力要求，可用于提高学生的综合职业能力，对中职加工制造类专业机械装配实训室建设起到示范和引领作用。

• MPS模块化柔性自动化生产线实训系统。该实训系统实训装置由上料检测站、机械手搬运站、自动加工站、安装搬运站、分类站、5.7英寸触摸控制屏、常用工具及备件箱等部分组成，可以模拟工业现场的典型任务进行实践项目操作。
