设备整体要求：
一、功能需求
完成多种传动方式（带传动、链传动、齿轮传动等）的安装与调整，帮助学生掌握工业机械传动的组成和工业机械系统装配精度的检测。
平台应包含实操工作台、电控箱、各种传动组件、滚珠丝杠及直线导轨模型、主轴模型、工具、量具和钳工操作台等。
平台应具有安全防护系统，保障操作者安全，同时具备漏电保护、短路保护、接地保护等功能。
采用开放式、模块化设计，方便学生根据实际项目需求进行组合安装、检测、调整、通电运行调试等实训操作。
满足“机床装调维修工”的实训要求。
二、技术参数
电源：AC380V±10%，三相交流。
工作环境：温度 -10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。
电流型漏电保护：I△n ≤30mA，动作时间≤0.1s，容量 10A。
外形尺寸：装调平台不小于 1100mm×800mm×1450mm；钳工操作实训台不小于 1000×700×1450mm。
三、产品配置及功能要求

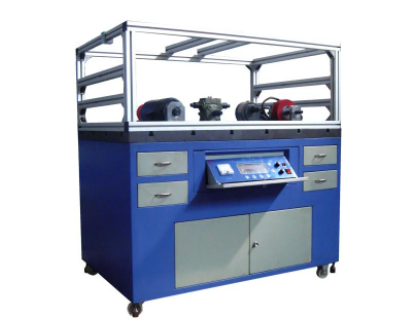

（一）实训工作台
钢质框架，组装式结构，双色亚光密纹喷塑处理。
带槽铸铁平板台面，尺寸：≥1000×750×50mm，重量：≥280kg，粗糙精度不低于 1.6μm。
配有可调节的上槽轨组件和下槽轨组件，方便实训组件的安装与调整。
平板台面两侧有辅助器件，便于快速定位安装。
安全防护装置：
a) 与实训平台一体设计，具有展开防护及撤防收纳功能。
b) 防护高度≥1.25m，防护面积约为 0.8m2。
c) 防护状态下可将所有机械对象运行系统与操作者隔离，但不影响观察者观察。
d) 防护装置与对象部件的运行具有联锁保护功能，解除防护状态后不影响装调操作。
e) 安全防护装置一面的扭矩阻尼值不小于 1.8N.M，各面厚度≤15mm。
存储柜：内存储面积≥1.9m2，用于放置实训零件、工量具、资料等。底部配有工业脚轮，单轮承重≥500kg。
专用零件内腔存放盒：总数≥5个，内腔传动零件可实现一对一存放管理。每个内腔存放盒尺寸≥500x580x50mm，重量≤1kg。
（二）电控箱
优质冷轧钢板材质，表面密纹喷塑处理，采用滑动隐藏收纳设计。
工业变频器：额定功率≥0.37kW，支持USS/MODBUS RTU总线通讯。
配备快动按钮、急停按钮、三位旋钮、指示灯、转换开关、保护器、接触器、继电器等电气部件。
外部操作面板：具备工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制等功能。
提供变频器学习软件，软件教学内容与设备配套变频器系列产品相对应，提供不少于35个学习项目。
机械传动装置的设计涉及以下步骤：
确定传递的转矩：传递的转矩是设计机械传动装置的第一步，需要准确测算。根据传递转矩的大小选择合适的传动方式，包括齿轮传动、链传动、带传动、摩擦传动等。
确定传动比和传动效率：传动比和传动效率的选择直接影响到机械传动装置的性能。传动比的选择需要根据传递的转速和所需输出转速来计算。为了提高传动效率，应该减少传动链条的数量，适当增大齿轮的径向尺寸，减小齿轮配合间隙等。
选择合适的传动元件：根据传递的转矩、转速和传动效率要求选择合适的传动元件，包括各种齿轮、链轮、带轮、联轴器等。
设计传动结构：传动结构直接影响到机械传动装置的可靠性和安全性。传动轴、轴承、传动套、螺栓等配件应该具备足够的强度和刚度，以确保传动装置的正常运行。
进行传动效率和可靠性的验证：常用的方法包括有限元分析、动力学模拟实验等。
选择合适的材料：根据所需传动功率、转速和扭矩等参数，选择合适的材料以满足强度和耐磨损性要求。
进行装配和调试：完成各部件的制作之后，进行装配和调试，确保传动装置能够正常工作。
需要注意的是，机械传动装置设计需要考虑其可靠性、稳定性和安全性等因素，在设计过程中需要进行详细的计算和分析，并进行必要的试验和验证。同时，也需要根据实际情况进行调整和优化。
以上是设计机械传动装置的基本步骤，具体的设计过程可能因实际情况的不同而有所差异。
