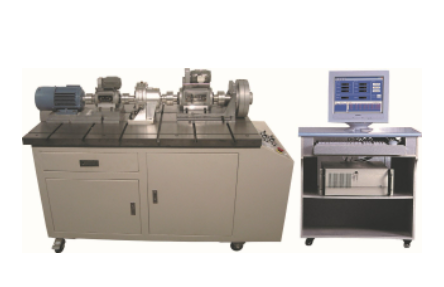

这款机械传动实验台是专为满足国家机械类教学大纲的要求而设计的，能够支持众多机械传动实验项目。实验台采用先进的创新设计理念，将原动机、传动装置和负载划分为若干模块，根据课程需求，用户可以灵活地进行拼装和传动组合。实验台具备自动数据采集、分析和处理功能，工况控制和实验结果可通过计算机直接输出打印，实现了人机一体的设计要求，非常适合各大专院校进行科研实验。
一、可用实验项目：
齿轮传动测试
齿轮-链传动测试
链-齿轮传动测试
齿轮-皮带传动测试
链-带传动测试
链传动测试
蜗轮蜗杆传动测试
等等，总共有六十余种组合形式可供选择。
二、性能特点：
智能化设计，操作简便。
模块化设计，方便组合和扩展。
高精度设计，确保实验准确性。
人机工学设计，使用舒适。
教育学设计，贴近教学大纲需求。
采用工业用HT平台，配备变频电机和磁粉加载器进行调控。通过转矩转速传感器、工控机、测控软件实现同步采集、全程跟踪和数据处理。可以适时绘制所需曲线，是机械类教学的必备实验装备。
运用变频技术和全数字PID控制技术进行自动调速和负载程控调节，实现恒定加载、恒转速、恒转矩控制，动态跟踪转速与转矩的变化，控制精度高达0.2%。
采用全工业设备工艺流程制作的操作平台，经过失效处理和多道工序制作而成，表面变形量小，结构稳定，是各实验设备拼装、搭接的可靠工作台。
三、技术参数：
动力部分：变频电机 YVF2-801-4，功率 0.55KW，电压 380V，电流 1.5A；额定转矩 3.5N.M，变频范围 5-50-100HZ；变频器 VFD007M43B。
测试部分：包括转矩转速传感器（额定转矩10N.M和50N.M两种规格），精度0.2级，转速范围分别为0-6000r/min和0-5000r/min；转矩转速测试卡（2套），扭矩测试精度±0.2％FS，转速测量精度±0.1％。
被测部分：涵盖直齿圆柱齿轮减速器（减速比1:5）、摆线针轮减速器（减速比1:9）、蜗轮减速器（减速比1:10）以及同步带传动等多种传动形式。
制动部分：CZ50磁粉制动器，额定转矩50N.M。
数据采集控制卡：负责实验过程中的数据采集和控制。
主要搭接件中心高及轴径尺寸：详细列出了变频电机、智能转矩转速传感器、法兰式磁粉制动器、蜗轮蜗杆减速器等关键部件的中心高和轴径尺寸。
外形尺寸：实验台整体尺寸为1500×750×800mm。
机械传动创意组合性能分析主要涉及对各种不同传动方式进行创新性组合，并对其性能进行评估和分析。这些传动方式包括带传动、链传动、齿轮传动、蜗杆传动等。
在创意组合方面，可以考虑将不同类型的传动方式进行组合，以实现更高效、更可靠、更经济的传动系统。例如，可以采用齿轮传动和带传动的组合，或者采用链传动和蜗杆传动的组合等。
在性能分析方面，需要对这些创意组合进行详细的计算和仿真分析。主要包括传动效率、传动比、承载能力、寿命等方面的评估。具体来说，需要分析各种传动方式之间的匹配性、传动损失、热效应等问题，以确保传动系统的稳定性和可靠性。
此外，还需要考虑传动系统的动态性能，包括起动、制动、变速等方面的性能。这些性能对于机械设备的运行效率和使用寿命具有重要影响。
最后，还需要进行实验研究，对理论分析和仿真结果进行验证和优化。通过实验数据的分析和比较，可以进一步优化传动系统的设计和性能。
总之，机械传动创意组合性能分析是一项复杂而重要的工作，需要综合考虑各种因素，以确保传动系统的性能和稳定性达到最优。
