这款实验台是我们公司在对各种机械系统实验台进行深入的性能、功用、范围的综合考察后，携手中南大学机械系教授共同设计制作的。它完美地融合了拼装、搭接、组合、测量与分析等功能，真正实现了人机一体，一机多用。不出校门，学生就能在此实验台上感受实地安装、培训、操作的全过程，是当前市场上功能最为全面的机械实验设备。
一、实验目的
学生在这款实验台上，可以通过实体操作，将所学的理论知识真正运用到实践中，感受和理解机械传动的各种效果。他们可以掌握零件加工精度和装配工艺对传动装置的实际影响，以及传动部件的不同组合带来的传动变化。同时，学生还能熟悉并掌握各种工卡量具的正确使用，并通过机械传动的安装过程，深入了解安装误差对机械传动工作可能产生的损害和噪声。
二、功能与特点

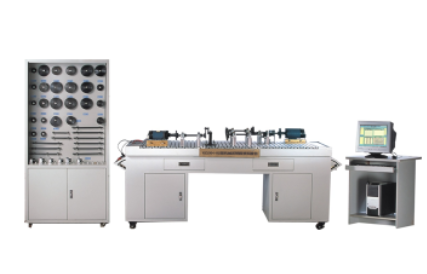

实验台采用长方形台面，整体结构由T型铝合金型材打造，控制面板巧妙地立在两端，采用内置的翻盖设计，既美观又实用，同时还保证了操作的安全性。这种型材组合的台面设计，对学生的工件组合尺寸没有严格要求，学生可以根据自己的设计需求来选择合适的安装尺寸。
这款实验台不仅能进行单轴、多轴的安装与分析，还能组合多级齿轮传动、链传动、带传动、曲柄摇杆、曲柄滑块等各种测试与分析。配备的旋转编码器和直线位移传感器可以对安装、传动进行实时的数据采集和分析，帮助学生总结安装误差对测试精度的影响。强大的计算机处理软件和多媒体教学软件可以即时对比理论和实测结果，帮助学生迅速找出问题所在。
学生可以亲手进行安装操作，掌握测量工具在实践工作中的应用，提高对工况量具的实际认识。
通过实验，学生可以深入分析不同类型的传动特点和作用，以及它们各自适用的范围。
这款实验台采用全开式设计，四周都可以进行安装和调试操作，能同时满足多名学生的实验需求。
三、实验内容
涵盖了从基本的机械传动系统组成到各种传动方式的安装与调节，包括链链接的安装与测量、动力传输系统的安装、V型带传动的安装与调节、链传动的安装与调节、直齿轮传动的安装与调节等。此外，还包括多轴传动的安装与调节、符合标准与加工超差传动件的性能对比分析、有轴向力传动零件的搭接与运转分析以及曲柄摇杆和曲柄滑块工作系统的搭接、运转与分析等内容。
四、配测控软件的传动机构
能对齿轮机构传动比进行实测并与理论计算进行对比，进行齿轮应力的实测与分析，以及单级和多级传动的理论与实测分析。同时，还能对传动过程中的噪声和震动进行实测分析。
五、主要技术参数
包括交流减速调速电机的参数（90W, 220V, 2台），测试传感器的参数（角位移传感器：输出电压0-5V,脉冲数1000, 2支；直线位移传感器：输出电压0-5V,量程160L, 1支），以及实验台的外形尺寸（操作台：1700×780×860mm；零件柜：850×320×1650mm）。
