平面机械运动设计分析实验台是一款经过全新设计，由我们公司推出的，专门面向各类本、专院校机械原理教学的通用性实验台。这款实验台是在与高等院校紧密合作的基础上，采用模块化、组合化、通用化的设计理念进行开发的。

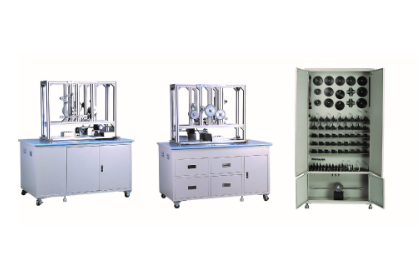

在性能方面，这款实验台采用了独特的单面四台/套或双面二台/套的设计方式，配有专门的零件存放柜，整体外观美观大方，操作便捷。零件存放柜的外观设计简洁明了，零件排列有序，方便学生随时取用。实验台的主要构成部分包括台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘以及各种高、低转付，回转付和移动付等，可以完成多种机构运动方案。每台实验台配备了三台交流带减速器电机和一台直线电机，电机在带有槽的底板上滑动，互不干涉。所有的连杆和构件都采用迭加组合原理，可以自由拼接，有助于培养学生的创造性思维，并加深对机构组成原理的理解和认识。实验台的框架和所有零部件都采用优质钢材制造，经过工业发蓝处理，防锈效果优良。
在实验内容上，学生可以利用这款实验台进行机械创新设计的综合展示，机械的结构分析与设计，机械运动方案的创新与设计以及虚拟三维运动演示实验等多种实验。
在实验项目上，实验台支持包括导杆双滑块机构、曲柄导杆滑块机构、曲柄导杆摇杆机构、曲柄摇杆滑块机构、双曲柄机构、凸轮机构等在内的多达20种机构的实验。学生还可以根据自己的想法扩展和组合其他拼接机构。
技术参数方面，实验台配备了三台交流带减速器电机，功率为90W，电压220V，转速范围0-90r/min。直线电机的长度为700mm，电压220V，功率25W。实验台机架有两种尺寸可选：单面四台的外形尺寸为1000×350×770mm，双面二台的外形尺寸为1000×350×750mm。每台实验台都配有零件存放柜，外形尺寸为850×320×1650mm。
总的来说，这款平面机械运动设计分析实验台是一款功能全面、性能优良的实验设备，适用于各类本、专院校的机械原理教学。实验台设计独特，操作简单方便，零件存放有序，易于取用。实验台支持多种机构运动方案，配备的电机和零部件都经过精心设计和制造。此外，实验台还支持虚拟三维运动演示实验和多种扩展组合机构实验。这些功能和技术参数都使得这款实验台成为机械原理教学的理想选择。
