平面机构运动设计分析实验台

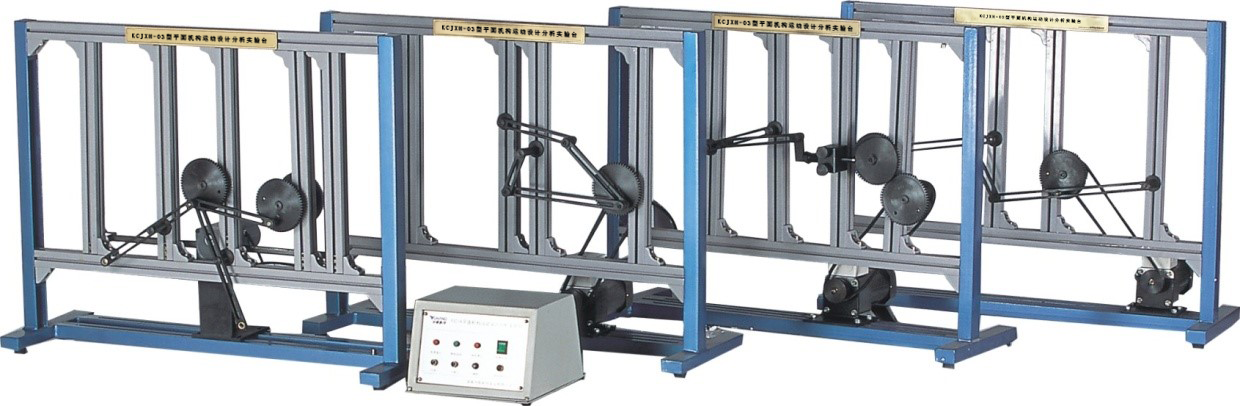

KCJXH-03型平面机构运动设计分析实验台

（双面操作两台每套）

平面机械运动设计分析实验台是我公司在原国内同类产品基础上，通过跟高等院校合作，运用模块化、组合化、通用化的设计思维，新近推出的一种专门面向各本、专院校从事机械原理教学，进行机械运动方案设计的通用性实验台。

一、性能特点

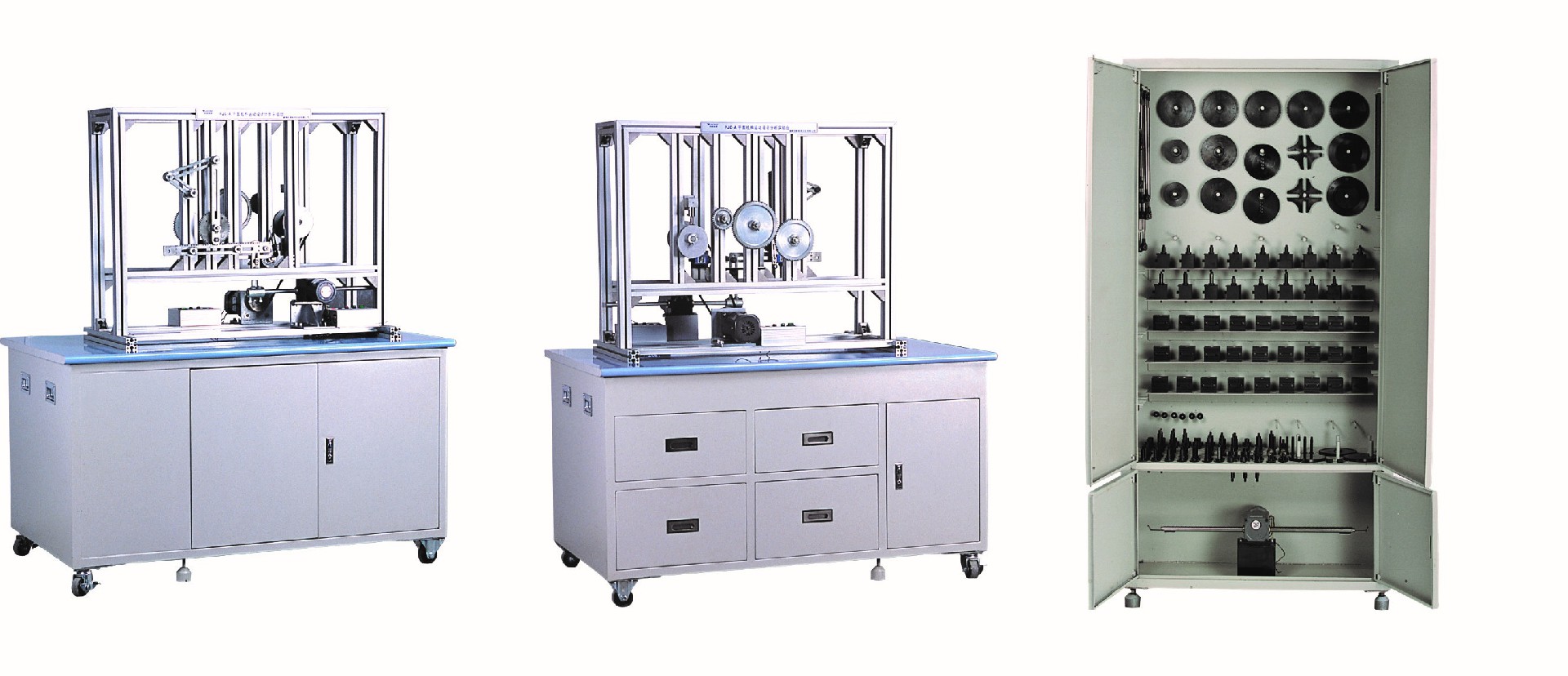

1、实验台机架采用单面4台/套或双面2台/套两种方式，配有零件存放柜，美观大方、适用性强、操作方便，零件存放柜外观明了、简洁，零件排布合理、有序，易于存放和拿取。

2、实验台由台架、电机、皮带、带轮、齿轮、凸轮、槽轮、拨盘、插件及各种高、低转付，回转付及移动付等组成，可做多种机构运动方案。

3、实验台每套配有三台交流带减速器电机,一台直线电机,电机在带有槽的底板上滑动，互不干涉。

4、所有连杆、构件采用迭加组合原理，自由拼接，能充分培养学生创造性思维，加深对机构组成原理的理解与认识。

5、实验台框架及零部件采用优质钢材精工制造，零部件采用工业发蓝处理，防锈效果好。

二、实验内容

1、机械创新设计综合展示

2、机械的结构分析与设计

3、机械运动方案的创新与设计

4、虚拟三维运动演示实验

三、实验项目：

1、导杆双滑块（牛头刨）机构

2、曲柄导杆滑块机构

3、曲柄导杆摇杆机构

4、曲柄导杆摇杆滑块机构

5、曲柄摇杆导杆机构

6、曲柄摇杆滑块（惯性筛）机构

7、双曲柄（火车轮）机构

8、双曲柄滑块（插床）机构

9、双曲柄摇杆导杆机构

10、双摇杆机构

11、槽轮机构

12、翻箱机构

13、间歇送料机构

14、曲柄滑块机构

15、曲柄滑块双摇杆机构

16、曲柄摇杆机构

17、双曲柄滑块机构

18、凸轮机构

19、凸轮液泵机构

20、摇筛机构

学生还可以扩展组合其他拼接机构。

四、主要技术参数

交流带减速器电机：90W， 220V， 0-90r/min，       3台

直线电机： L = 700，220V，  25w     1台

实验台机架：单面4台，外形尺寸：1000×350×770mm

双面2台，外形尺寸：1000×350×750mm

每台配有零件存放柜，外形尺寸：850×320×1650mm
