螺栓动静态测试台详细工作描述
概述：

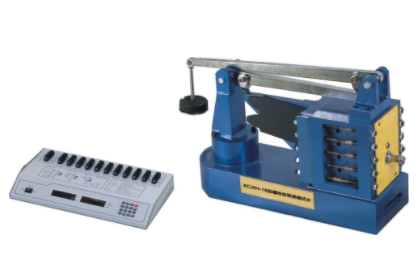

该检测台是一个多功能的设备，主要用于地脚螺栓组的受力与变形分析，并且还能进行齿根弯折应力的测定、梁应力测定以及电阻器应变片灵敏度指数测定。它实现了数字化载入与检验分析，并通过软件平台提供了数据可视化分析。
一、试验具体内容：
测地脚螺栓组的负载分布：通过高精度传感器测定地脚螺栓组在受力下的负载分布情况。
检测齿根的弯折应力：能够测定齿根在特定条件下的弯折应力情况。
梁的应力测定试验：对梁的应力进行精确测量。
电阻器应变片灵敏度指数测定试验：测定电阻器应变片的灵敏度指数，确保测试的准确性。
二、特性特点：
多功能分析：既可进行地脚螺栓组的受力变形分析，也可以分析螺栓的受力变形规律。
数字化分析：实现了载入与检验的全程数字化，提高了测试的精度和效率。
机械参数可视化：通过先进的软件平台，可以将机械参数以图形、图表等方式进行展示，更加直观易懂。
三、主要技术主要参数：
被测地脚螺栓数量：10根
地脚螺栓规格：中段直径d=6.5mm, 弹性模量E=205GPa
载入杆杠比：1：75
被联接件规格：悬臂长L=214mm
检测齿规格：Z=32, m=16mm, α=20°, b=10mm
等强度梁规格：薄厚t=6mm, 固定不动端宽度b=40mm, 加力点到固定不动端长短L=350mm
应变仪规格：高精度静态数据电阻器应变仪，测量通道10路，测量范围0±30000με，全自动检测速度每通道低于2s。
四、基本配备：
监测系统：配置TS型10通道静态数据应变仪一台。
测力设备：砝码4块。
分析软件：可适度显示十个通道的应变的变化值（根据用户需求进行选配）。
综上所述，该螺栓动静态测试台具备全面的螺栓测试功能，不仅可以对地脚螺栓进行详细的分析，还可进行多种应力测定试验，提供精确的数字化分析结果，并通过软件平台实现数据可视化，为相关研究和教学提供了有力的支持。
螺栓组联接测试台的主要作用是对螺栓组联接进行各种测试和分析，包括静动态参数的采集、处理、仿真，以及螺栓应力和变形的测试与分析等。该测试台既可以用于单个螺栓联接的测试，也可以用于螺栓组的测试。
此外，螺栓组联接测试台还具备测量数据稳定和重复性好的特点，是一款理想的基础教学实验设备。它采用了先进的测试技术，利用传感器和计算机进行数据的采集和分析处理，能够自动绘制实测曲线和仿真曲线，同时提供数码管显示被测数据，方便人工记录和手工绘制实验数据曲线。
