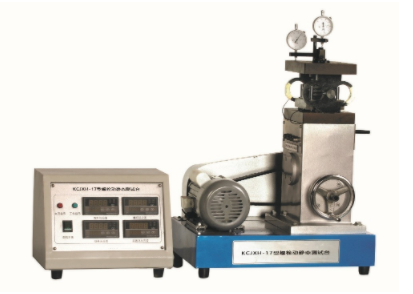

地脚螺栓联接动静态试验台
产品描述：
本试验台是我公司新发布的地脚螺栓联接动静态试验台，专为《机械设计》中的地脚螺栓联接试验教学而设计。通过此试验台，用户可以观察地脚螺栓联接在拧紧和载入状态下的受力及变形规律，测定并制作地脚螺栓联接动静态的受力变形图，并研究螺栓和被联结件的刚度对地脚螺栓联接的动静态特性的影响。
一、试验具体内容：
地脚螺栓联接静态数据试验：测定并制作地脚螺栓联接在静态条件下的受力变形图，分析螺栓和被联接件刚度变化时，受力变形图的变化规律。
地脚螺栓联接动态性试验：测定并制作地脚螺栓联接在动态条件下的受力起伏曲线图，探究螺栓和被联结件刚度变化对地脚螺栓和被联接件应力幅值的影响，以明确提高地脚螺栓联接强度的相关措施。
二、产品的作用与特性：
主要检测件采用40Gr高品质铝合金钢制造，确保检测的精度和稳定性。
螺栓拉伸、扭转、被联接件，载入顶杆的应变，均采用全桥检测，消除各种偏载、预应力和环境温度的影响，确保检测精度高。
采用双顶杆四导杆载入设备，确保载入稳定，防止过大偏载的发生，使检测结果稳定可靠。
通过数码显示面板手动读数或计算机检测分析软件全自动进行地脚螺栓联接动静态试验，实现两种试验方式，满足综合性试验需求。
计算机检测分析软件功能强大，支持全自动或人机结合进行检测分析、理论仿真、保存数据和提交试验报告模板。
具备动态性地脚螺栓的动态负载与变形的精确测量分析和理论分析功能。
支持对地脚螺栓和被联接件的受力和应变进行检测分析和理论分析。
三、主要技术主要参数：
电机：370W, 220V
实验件电阻器应变片：R=350Ω
动静态地脚螺栓检测仪
灵巧度指数：K=2.10
基本偏差: ±0.2%FS±2个字分辨率: 1με
零点漂移: ±2με/4小时±0.5με/℃
检测范围：0±30000με 零点不平衡: ±10000με
数字千分表：0-10mm
外形尺寸：500×360×100mm
净重：55kg
本试验台集合了高精度测量、全自动和手动操作方式、及强大的计算机分析软件，为《机械设计》中的地脚螺栓联接教学提供了先进的实验手段，推动了学生对相关知识和理论的深入理解和掌握。
螺栓动静态测试台的工作原理可以概括为利用应变法进行测试。首先，通过应变片组成惠斯通电桥的工作原理，对应变片进行封装，形成螺栓轴力传感器装置。然后，将传感器安装在螺栓和被连接件的中间，确保在螺栓和传感器中间有垫片，使传感器受力均匀。当传感器受到螺栓预紧力的压挤作用时，传感器内部的应变片会发生变化，从而产生位移应变。通过测量这种应变，并利用应变和应力之间的关系，可以计算出预紧力。
