波动调节实验台的作用

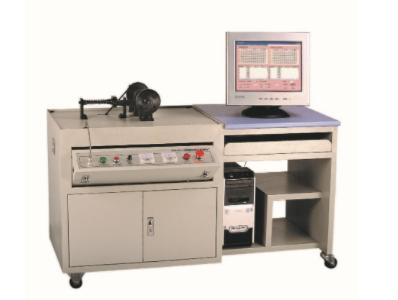

KCJXH-18型波动调节实验台

试验台介绍：

该试验台专门用于检测传动系统的速率起伏以及飞轮对系统速率起伏的影响。此试验加深学生对平面图机构速率分析和速率起伏调整的理解。现代动态性主要参数检测技术也融入其中，通过AD卡快速收集动态性主要参数，并利用微计算机控制进行数据处理，最终打印出试验结论。

一、试验具体内容

1. 曲柄的真实运动仿真：

• 利用数模测算得到真实运动规律性，并绘制角速率线图；

• 进行速率起伏调整测算，深入分析飞轮旋转惯量的影响。

2. 曲柄真实运动的实测：

• 通过曲柄上的角偏移传感器和A/D变换器进行数据收集、变换和处理；

• 将实测数据键入计算机，显示出实测的曲柄角速率线图和角加速率线图；

• 与理论角速率线图进行对比分析，使学生深入理解机构结构对曲柄速率起伏的影响。

二、作用及特点

1. 设计独特的曲轴替代曲柄构件，不仅外形美观，而且使用寿命长。

2. 利用扭簧的弹性力作为滑块运动时的工作摩擦阻力，增强滑块工作时速率起伏的实际效果。

3. 配备三种不同强度的扭簧，展示不同负荷下机械运行的工作摩擦阻力及速率起伏。

4. 提供不同尺寸的飞轮，展示不同飞轮质量下的调速效果。

5. 工作机械系统速率可调，能够检测不同转速下的速率起伏状况及其调速效果。

三、主要技术主要参数

• 直流调速电机输出功率：125W

• 转速：0-15000r/min

• 速比：1：6

• 飞轮尺寸：Φ120×9Φ120×25

• 曲轴偏心：50mm

• 连杆中心长：180mm

• 角偏移传感器器：电压/单脉冲：5V/1000P，供电系统开关电源：220V50Hz

• 外形尺寸：1100×600×760mm

波动调节实验台的主要作用是用于测试传动系统的速度波动以及飞轮对系统速度波动的影响。通过这个实验台，学生可以更深入地理解平面机构的速度分析和速度波动调节。此外，波动调节实验台还配备了现代化的数据收集和处理技术，如AD卡和微计算机控制技术，使学生能够掌握现代动态参数测试技术。
