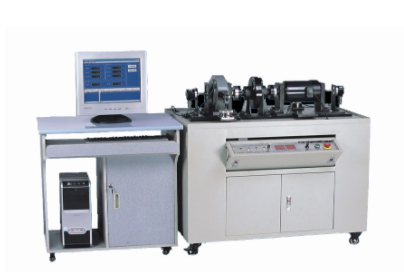

KCJXH-19型齿轮传动测试分析实验台

齿轮传动系统试验台

一、试验台功用

本试验台主要应用于齿轮传动系统的检测与分析。通过试验过程，使学生深入理解传动系统结构尺寸、净重、输出功率、速率、传动比、使用寿命、靠谱性之间的相互关系，并进行全方位的分析。这有助于学生精确把握齿轮传动系统在不同工况下的种类选择和设计，为将来在具体工作过程中深层次把握齿轮传动系统的特点打下坚实基础。

二、试验具体内容

1. 检测齿轮传动系统的输入和输出转速、扭矩；

2. 分析不同转速、负荷下的传动系统效率。

三、特性规格型号

1. 试验台采用单独的平台结构，确保稳定性和准确性；

2. 原动件、被试件及其负荷设计为独立的模块结构，根据试验要求，可进行自主拼结和拼装；

3. 原动件与负荷配备组装导轨，适应不同被试件的尺寸调整；

4. 试验台操作面底板采用内置翻盖结构，既美观又实用，同时确保安全靠谱；

5. 技术主要参数：电机输出功率600W，电压220V；磁粉制动器额定转矩50Nm；角偏移传感器器导出电压0～5V，单脉冲数1000P；测力传感器器量程20Kg；外形尺寸1100×720×1000mm。

四、提供技术文档

1. 《CCT齿轮传动系统检测分析试验台使用说明书》1份，详细指导试验台的操作、维护和管理；

2. 《齿轮传动系统检测分析试验台指导书》1份，提供试验的具体步骤、注意事项及数据分析方法。

齿轮传动测试分析实验台的操作涉及多个步骤，以下是一般的操作流程：

1. 实验准备：首先，确保实验台的所有部件都完好无损，然后根据实验需求，选择合适的齿轮传动装置安装在实验台上。

2. 设备安装与调试：根据实验要求，安装并调试相关的测试设备和传感器。这可能包括扭矩传感器、转速传感器、温度传感器等。确保这些设备能够准确测量并记录齿轮传动的各种性能参数。

3. 实验参数设置：设置实验参数，如驱动电机的转速、负载等。根据实验需求，这些参数可以在一定的范围内进行调整。

4. 实验运行：启动实验台，使齿轮传动装置开始运转。在运转过程中，各种传感器会实时采集数据，并将这些数据发送到数据处理系统。

5. 数据收集与分析：收集实验过程中的数据，并使用适当的分析工具对这些数据进行分析。这可能包括传动效率的计算、传动性能的评估等。

6. 结果呈现与报告：将实验结果以图表、曲线等形式进行可视化呈现，便于更直观地理解实验结果。同时，将实验结果和分析整理成实验报告，以供后续参考和使用。

需要注意的是，以上流程仅为一般性指导，实际的操作过程可能需要根据具体的实验台型号、实验需求等进行适当的调整。在操作实验台时，务必遵循相关的安全规定，确保实验过程的安全和准确。
