KCJT-01型《几何体》实测绘图训练装置

一、产品特点：

1、项目形象化：以典型铝制几何图形体为训练目标；

2、作用系统化：看图片找物、精确测量、三维投影绘图、立体式图绘图四位一体的训练方式；

3、学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的学生获得充分的训练机会

4、教学标准化：配套设施的训练指导书，教和学都十分便捷、教学实际效果明显；

5、管理便捷化：几何图形体、精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品作用：

1、训练方式

（1）看图片找物训练；

（2）几何图形体精确测量训练，

（3）三维投影绘图训练；

（4）立体式图绘图训练。

2.训练具体内容

（1）基本几何图形体测绘训练

（2）叠式几何图形体测绘训练

（3）减式几何图形体测绘训练

（4）综合几何图形体测绘训练

（5）斜切几何图形体测绘训练

（6）相贯几何图形体测绘训练

三、产品主要参数

1、外形尺寸:长*宽*高=40×30×7cm

2.精确测量工具:钢皮尺、内（外）卡

3.类型:便携组成式（检验零件、精确测量工具及指导书均放到一个特制的综色箱子里）

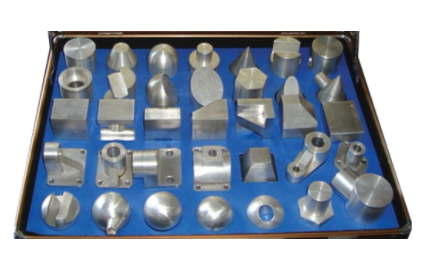

4.组成几何图形体（35件）:

（1）、基本几何图形体6件

（2）、累加几何图形体6件

（3）、减式几何图形体8件

（4）、综合几何图形体6件

（5）、斜切几何图形体4件

（6）、相贯几何图形体5件

几何体实测绘图训练装置的操作过程可能包括以下步骤：

1. 了解装置组件：首先，要了解装置中的各个组件，包括不同类型的几何体、测量工具等。

2. 选择几何体：根据需要，选择合适的几何体进行实测训练。这些几何体可能包括基本几何体、叠加几何体、减式几何体、综合几何体等。

3. 使用测量工具：利用装置提供的测量工具，如钢皮尺、内外卡等，对选中的几何体进行准确测量。

4. 记录数据：将测量得到的数据记录下来，这些数据将用于后续的绘图训练。

5. 进行绘图训练：根据测量的数据，进行几何体的三维投影绘图训练或者立体图绘图训练。

6. 核对与修正：完成绘图后，与原始几何体进行核对，如有不符，及时进行修正。

请注意，以上步骤仅为一般性描述，具体操作可能会根据训练装置的设计和功能有所不同。因此，在使用具体的几何体实测绘图训练装置前，建议详细阅读并遵循装置的使用说明书或操作指南。
