零件测绘的一般方法步骤及注意事项

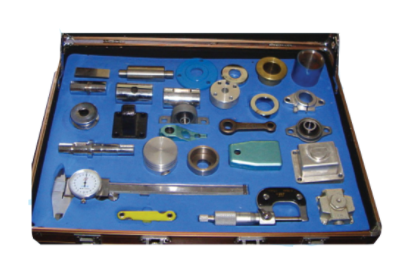

KCJT-02型《典型零件》实测绘图训练装置

一、产品特点：

1、项目具体化：以典型具体零件为训练目标；

2、作用系统化：看图片找零件、零件测绘、零件绘图三位一体的训练方式，一视图、二视图、三视图和多视图零件由简易到复杂的训练过程。

3、学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的学生获得充分的训练机会；

4、教字标准化：配套设施的训练指导书，教和学都十分便捷、教学实际效果明显；

5、管理便捷化：零件、精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品作用：

1、训练方式

（1）看图片找零件训练；

（2）零件测绘训练；

（3）零件投影绘图训练；

（4）立体式图绘图训练。

2.训练具体内容

（1）一视图零件测绘训练

（2）二视图零件测绘训练

（3）三视图零件测绘训练

（4）多视图零件测绘训练

三、产品主要参数

1、外形尺寸:长*宽*高=40×30×7cm

2.精确测量工具:游标卡尺、外径千分、螺纹样板

3.类型:便携组成式（检验零件、精确测量工具及指导书均放到一个特制的综色箱子里）

4.典型零件（24件）:

（1）一视图零件：光轴、铜套、垫圈等

（2）二视图零件：长方体、带键槽轴、皮带轮、法兰盘、联轴器、支撑架等

（3）三视图零件：基座、低速轴、滚动轴承座等

（4）多视图零件：活塞、阀体等

零件测绘的一般方法步骤如下：

1. 对零件进行全面的观察和分析，了解其结构特点、材料、加工方法等信息。

2. 选择合适的视图和表达方案，开始画零件草图。

3. 在草图上标注尺寸，选择合适的基准，并合理标注尺寸。

4. 对零件进行测量，并在尺寸线上注出量得的尺寸数字。

5. 填写标题栏，注明零件的名称、材料、数量和技术要求等信息。

在零件测绘过程中，有以下注意事项：

1. 保持线型粗细分明，图样清晰，这样有助于准确表达零件的结构和细节。

2. 尽量保持物体各部分的比例关系，确保测绘的准确性。

3. 保证图形正确，符合视图的投影规律，避免产生歧义或误解。

4. 字体工整，尺寸数字准确、没有遗漏，以便他人能够清晰、准确地读取和理解测绘结果。

以上信息仅供参考，如有需要，建议您咨询专业技术人员。
