零件测绘的正确步骤

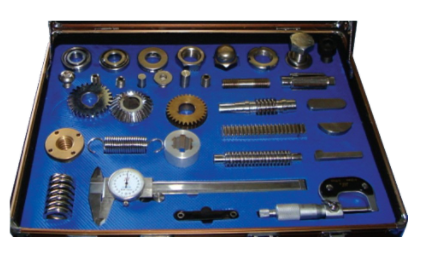

KCJT-03型《标准零件》实测绘图训练装置

一、产品特点：

1、项目具体化：以具体标准零件为训练目标；

2、作用系统化：看图片找标准零件、标准零件测绘、标准零件绘图三位一体的训练方式,由简易标准零件到复杂标准零件的训练过程。

3、学生大家化：小型、组成、便携式训练设备，两三人一组，让尽可能多的学生获得充分的训练机会；

4、教字标准化：配套设施的训练指导书，教和学都十分便捷、教学实际效果明显；

5、管理便捷化：标准零件、精确测量工具及指导书均放到一个特制的箱子里，管理十分便捷。

二、产品作用：

1、训练方式

（1）、看图片找零件训练；

（2）、零件测绘训练；

（3）、零件投影绘图训练；

2.训练具体内容

（1）滚动轴承零件测绘训练

（2）地脚螺栓零件测绘训练

（3）螺丝零件测绘训练

（4）螺帽零件测绘训练

（5）垫圈零件测绘训练

（6）键销零件测绘训练

（7）齿轮零件测绘训练

（8）扭簧零件测绘训练

三、产品主要参数

1、外形尺寸:长*宽*高=40×30×7cm

2.精确测量工具:游标卡尺、外径千分、螺纹样板

3.类型:便携组成式（检验零件、精确测量工具及指导书均放到一个特制的综色箱子里）

4.标准零件（30件）:

（1）滚动轴承零件：深沟球滚动轴承、锥体滚子滚动轴承、推力球滚动轴承

（2）地脚螺栓零件：外六角地脚螺栓、内六角地脚螺栓测绘、双头地脚螺栓

（3）螺丝零件：圆头螺丝、沉头螺丝、紧定螺丝1、紧定螺丝2

（4）螺帽零件：外六角螺帽、球头六角螺帽、圆螺帽

（5）垫圈零件：平垫圈、扭簧垫圈

（6）键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱体销、锥体销

（7）齿轮零件：圆柱体齿轮、齿条、锥体齿轮、蜗杆、涡轮

（8）扭簧零件：压缩扭簧、拉申扭簧

零件测绘的正确步骤包括以下几个部分：

1. 了解分析零件：首先，需要充分了解并分析零件的结构、功能、材料等信息，以便确定测绘的方法和工具。

2. 选择测绘工具：根据零件的特性，选择合适的测绘工具，例如测量尺、测角仪、激光扫描仪等。

3. 建立坐标系：在零件上选择一个基准点，建立坐标系，以便准确测量零件的各个尺寸。

4. 测量零件尺寸：使用测绘工具对零件进行全面、准确的测量，包括长度、宽度、高度、角度等。

5. 记录数据：将测量得到的数据记录下来，注意要清晰、准确地标注每个尺寸的测量位置和方向。

6. 绘制零件草图：根据测量得到的数据，绘制零件的草图，包括零件的基本形状、主要特征和关键尺寸。

7. 检查并修正：对绘制的草图进行检查，与原始零件进行对比，如有不符，及时进行修正。

8. 完成测绘图纸：最后，根据草图和修正后的数据，完成零件的测绘图纸，包括正视图、侧视图、俯视图等必要的视图。

请注意，这些步骤是一般的零件测绘过程，具体的步骤可能会根据零件的复杂性和测绘的精度要求有所调整。
