一.产品介绍

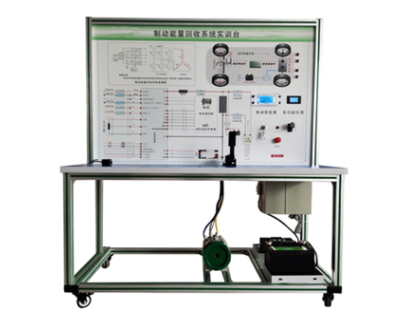

采用纯电动式车推动电机及控制系统(48V1KW直流无刷电机)真实元器件制做，展现新能源车推动电机及控制、制动动能回收利用系统的结构与工作基本原理，适宜于各类学校对推动电机及控制系统、制动动能回收利用理论和检修实训的拆装与维护保养、结构与基本原理认知能力、系统操作、作用动态性演试、常见故障检验与确诊教学需要。
二.作用特点
1.组装纯电动式车推动电机及控制系统真实元器件、包括充电机与充电插座、推动电机、点火电源开关、电机控制器、档位电源开关、加快踏板、开关电源电源开关、汽车继电器、电池等模块等，真实可操作运作的纯电动式车推动电机及控制系统，展现系统的结构与基本原理、动态性演试系统工作过程。
2.实现纯电动式车制动动能回收利用系统结构及基本原理的认知能力，可操作感受制动动能回收利用系统的工作过程，可进行制动动能回收利用系统特性检验,佐以发亮二极管开展系统动能流向的动态性标示。
3.面板选用4mm厚铝塑板，立式组装面板UV平板喷绘打印有五颜六色详细标准系统图板；学生可形象化对比图板和实物，认识和分析系统的工作基本原理。
4.面板上组装有检验端子、可直接在面板上检验系统电源电路元器件的电子信号，如电阻器、电压、电流量、頻率数据信号等。
5.多作用仪表真实显示制动动能回收利用系统电流量与电压、电机转速等变化，实时显示车速、电压、档位、电流量、电池情况主要参数等。
6.具有确诊插口，通过上位机软件开展读取系统数据流信息（包括刹车电源开关、档位、电机转速与电压电流量、电子油门踏板、制动动能回收利用等工作情况）与常见故障具体内容。
7.组装常见故障仿真模拟系统，能实现低压电源电路系统常见故障设定及确诊清除，可设定普遍常见故障的设定及考评常见故障点12个。
8.设备架构选用40mm×40mm和40mm×80mm两种一体化全铝铝合金型材构建，耐油耐腐蚀并便于清理，台面宽40CM,台面铺装32mm厚五颜六色高相对密度复合型板,经久经久耐用不锈蚀，带4个带自锁设备万向脚轮，有利于移动。
9.配套设施实训(试验)指导书等教学材料，包括工作基本原理、实训项目、常见故障设定及分析等关键点表明。
10.组装安全保护设备：急停电源开关、机械式开关电源总电源开关、检修电源开关、旋转位置防护保护罩、高压安全防护设备与警示提醒。
三.技术规格型号
外形尺寸（mm）：1500×700×1700(长×宽×高)
2.面板外形尺寸（mm）：1448×940mm（长*宽）
3.移动脚轮：100*60mm
4.工作环境温度：-40℃～+50℃
5.推动电机与控制器：DC48V1kw3000rpm(直流无刷电机)
6.电池：磷酸钙铁锂正离子驱动力电池组48V20AH带充电机
四.实训（试验）项目
推动电机及控制系统维护保养与维护保养、使用操作,推动电机与控制系统结构基本原理作用、常见故障确诊与检修;
2.电动式机特性、动能管理检验;
3.手动式检修电源开关结构基本原理作用；
4.高压互锁的保护作用；
5.车载充电机工作基本原理和管脚界定，车载充电机普遍常见故障和拆换,电池充电操作；
6.DC-DC变换器工作基本原理和管脚界定，DC-DC变换普遍常见故障和拆换；
7.电子油门踏板踏板工作基本原理和管脚界定，电子油门踏板踏板普遍常见故障和拆换；
8.档位控制器（电源开关）工作基本原理和管脚界定，档位控制器（电源开关）普遍常见故障和拆换；
9.刹车动能回收利用的结构基本原理作用认识。
五.基本配备
检验控制面板(装有各种检验端子，1448×940mm五颜六色电源电路图和工作基本原理示意图)、仪表、点火电源开关、电机控制器、车载充电器与充电插口、DC-DC变换器、锂驱动力电池组、电动式车电机、刹车电源开关、上位机软件、档位电源开关、油门踏板控制设备、大电流量汽车继电器、开关电源总电源开关、急停电源开关、协助蓄电池（12V45AH）、一体化全铝铝合金型材构建的移动台架（1500×700×1700mm带自锁脚轮设备，带组装检验端子的基本原理面板，面板1448×940mm）、设备操作表明书。
