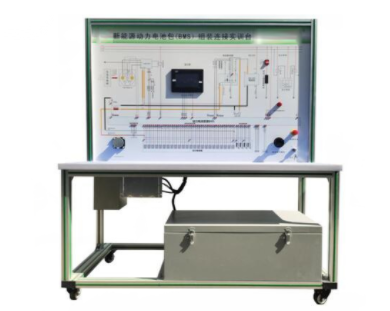

KCHFD-30型电池管理系统实训台

KCHFD-30型电池管理系统实训台

一.产品介绍

采用主流新能源磷酸钙铁锂驱动力电池包，单个电池3.2V20AH，共24串,一体式BMS电池管理系统，有处于被动平衡作用；真实地展现了磷酸钙铁锂驱动力电池包核心零构件之间的联接控制关系、组装部位和运作主要参数，及其高压系统安全留意事宜；通过比照电源电路基本原理图，由学生自己拼装联线，培养学生电池拼装联接动手能力能力，可用于学校新能源课程内容教学和检修实训设备。

二.作用特点

1. 学生动手能力拆装与拼装电池包及BMS管理系统。

2. 2.各主要构件组装在平台上，联接线统一置放在工作位，比照电源电路基本原理图，让学生自己在拼装联线过程把握驱动力电池包工作基本原理。

3. 3.BMS电池管理系统组装在面板上，清楚标明电压收集线，环境温度收集线，汽车继电器控制线，霍尔电流量传感器器收集线等逻辑性控制关系。

4. 4.BMS电池管理系统带处于被动平衡作用，带电源开关控制保护（单个断线、短路故障、过压、欠压、过流、过温），估计SOC(荷电情况)等。（配套设施可正常运作操作的BMS上位机检验校准软件）

5. 5.驱动力电池包显示器（7寸）组装在面板上，能够观查充充放电过程各项主要参数，把握驱动力电池包充充放电过程控制逻辑性和主要构件主要参数变化规律性。

6. 6.实训台配充放电模块，效仿车辆动能耗费过程，充放电电流量尺寸能够选择。

7. 7.驱动力电池包设定有机械检修电源开关，高压家用电器联接器均采国标产品，特性靠谱。

8. 8.实训台配置12V开关电源接地装置机械电源开关，可随时随地断开12V接地装置，断开全部系统开关电源。

9. 9.UV平板喷绘面板详细显示驱动力电池包、BMS、充电和充放电工作基本原理图。

10. 10.实训台由移动台架(带检验端子的基本原理面板)构成，平台水准置放，组装主要零构件；实训台底部组装4个脚轮，移动灵活，同时脚轮带自锁设备，能够固定不动部位。

11. 11.设备架构选用40mm×40mm和40mm×80mm两种一体化全铝铝合金型材构建，耐油耐腐蚀并便于清理，带自锁脚轮设备，基座上配有40cm的桌面，台面铺装32mm厚五颜六色高相对密度复合型板，便捷置放材料、轻型检验仪器设备等。

三.技术规格型号

1. 1.外形尺寸（mm）：1500×700×1700mm（长*宽*高）

2. 2.键入开关电源：AC220V±10%50Hz

3. 3.工作开关电源：DC12V

4. 4.驱动力电池种类：环保型磷酸钙铁锂驱动力电池（单个电池3.2V20AH）驱动力电池串数：24工作环境温度：-20°～60°

5. 5.BMS锂电管理一体机：带CAN通信

6. 6.驱动力电池包显示屏：7寸触碰屏7.高压大电流量汽车继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流量：400A。

四.实训项目

1. 学生动手能力拼装电池包及BMS，认知能力新能源驱动力电池包（BMS）控制基本原理。

2. 2.学生动手能力拼装电池包及BMS，认知能力新能源驱动力电池包（BMS）主要零构件作用。

3. 3.通过联线运作实测，了解新能源驱动力电池包（BMS）各种情况下逻辑性控制关系，电流量，电压，电池压差，电池环境温度等主要参数变化规律性实训试验。

4. 4.通过联线实测，了解BMS如何收集驱动力电池组压差，并控制充电和充放电过程。

5. 5.通过联线实测，了解BMS如何收集驱动力电池组温度差，并控制充电和充放电过程。

五.基本配备

磷酸钙铁锂驱动力电池包，BMS锂电管理一体机，驱动力电池包触碰显示屏，充电机，国标充电插口，国标充电枪，应急关闭电源电源开关，霍尔电流量传感器器，直流触碰器，DC-DC变换器，协助蓄电池，充放电控制汽车继电器与充放电负荷，电阻器，可移动实训台(带检验端子的基本原理面板)。
