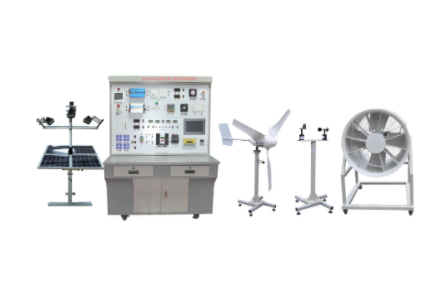

能源是国民经济发展和人民生活必须的关键物质基础。在过去的200多年里，创建在煤炭、原油、纯天然气等化石燃料基础上的能源体系巨大的促进了人类社会的发展。可是人类在使用化石燃料的同时，也产生了严重的环境污染和生态系统破坏。近年来，世界各国慢慢认识到能源对人类的关键性，更认识到基本能源运用过程中对环境和生态系统的破坏。各国陆续开始依据基本国情，整治和减轻早已恶变的环境，并把可再造、无污染的新能源的开发运用作为可不断发展的关键具体内容。风光相辅相成发电量系统是运用风能和阳光能资源的相辅相成性，具有比较高性价比高的一种新式能源发电量系统，具有很好的应用市场前景。系统设备由阳光能光伏电板、双轴追踪控制模块、蓄电池模块、阳光能控制器模块、阳光能逆变器模块、仿真模拟风洞发电量模块、电源开关控制模块、环境监测模块、上位机监管模块，仪表显示部分,（各作用变换插口模块）等构成；各控制系统集成化于风能发电量、光伏发电量为一体的教学实训台；各系统通过联接电缆线开展联接，产生一套可进行风力及光伏发电量、同歩并网、离网开关电源的试验及教学演试。帮助学生了解阳光能并网、离网及风力发电量系统的基本原理，进而具有学习工程具体应用专业技能的作用。各构件插口选用安全插口式设计，各模块通过试验线缆联接，试验便捷、操作灵活。应用范围：主要朝向职高、高校、研究生、企业技工以风力发电量和阳光能离网、并网发电量为主导课题的研究和培训。
一、主要技术规格型号主要参数：
1、系统规格型号（1）系统最大电压：DC12V，AC220V（2）系统最大电流量：10A（3）系统最大输出功率：600W
2、阳光能电池板阳光能电池板选用列阵拼装形式，主要选用4块（或大量）小型阳光能电池板建立，可实现阳光能电池板的并接方式和串接方式，从而给予大电流量或大电压的两种阳光能电池板组网方式。（1）电池板：单晶硅/多晶硅（2）最大导出输出功率：4*10W（3）引路电压：21.24V（并接），4*21.24V（串连）（4）短路故障电流量：4*0.75A（并接），0.57A（串连）
3、风力发电量机（1）额定输出功率：400(W)（2）额定电压：12/24(V)（3）额定电流量：33.3/16.7（A）（4）风轮直徑：1.65(m)（5）运行风速：1.5(m/s)（6）额定风速：9.6(m/s)（7）安全风速：35(m/s)（8）工作形式：永磁同歩发电量机（9）风叶转动方向：顺时针（10）风叶总数：3（片）（11）风叶原材料：玻璃提高聚丙烯原材料（12）电机原材料：铝铝合金
4、仿真模拟风洞模块（1）排风量：32073mз/h（2）气压：388Pa（3）转速：1440r/min（4）输出功率：5.5kW（5）可调风速：0～13级持续可调
5、风光相辅相成控制器：（1）工作电压：12/24V（2）充电输出功率Pmax：1000W（3）光伏输出功率Pmax：350W（4）风机输出功率Pmax：550W（5）充电方式：PWM脉宽调制（6）充电最大电流量35A（7）过放保护电压11V（8）过放恢复电压12.6V（9）导出保护电压16V（10）卸载开始电压（出厂值）15.5V（11）卸载开始电流量（出厂值）15A（12）控制器配有蓄电池过充、过充放电保护、蓄电池引路保护、负荷过电压保护、夜间防反充电保护、导出短路故障保护、电池接反保护、欠压和过压防震荡保护、平衡充电、环境温度赔偿、光控电源开关作用；（13）负荷为100W以下的12V/24V直流负荷，控制模块一通道为常开导出，另一通道为多类按时导出（光控开、光控关，按时开、按时关，）。（14）使用32们快速单片机设计，实现智能化控制，全自动鉴别12/24V系统。选用串连式PWM充电控制方式，使充电回路的电压损害较原二极管充电方式减少一半，充电效率较非PWM高3－6%;过放恢复的提高充电，正常的直充，浮充全自动控制方式有益于提升蓄电池使用寿命。（15）多种保护作用，包含蓄电池反接、蓄电池过、欠压保护、阳光能电池部件短路故障保护，具有全自动恢的导出过流保护作用，导出短路故障保护作用。（16）具有丰富的工作方式，如光控，光控＋延时，通用性控制等方式。（17）具有直流导出或1Hz频闪导出2种导出选择，频闪导出尤其可用于LED交通出行警告灯等。在频闪导出方式，负荷能够使用理性负荷。浮充电环境温度赔偿作用。使用数字LED显示及设定，选用一键式操作进行所有设定。（18）大显示屏LCD显示，阳光能电池、蓄电池、负荷电流量、电压等电主要参数。
5、并网逆变器（1）导出电压：AC180-260V（2）工作电压：10.8-28V，（3）额定导出输出功率≥400W（4）导出波型：正弦波(失真度≤3﹪)（5）导出頻率：47-55Hz，（6）LED方式显示工作情况，并网逆变器具有DC－DC和DC－AC两级动能变换的结构。DC－DC变换环节调节光伏列阵的工作点使其追踪最大输出功率点；DC－AC逆变环节主要使导出电流量与电网电压同相位，同时获得单位输出功率因数。
6、离网逆变器（1）直流键入电压：9～16VDC电压可选（2）额定蔬出输出功率：300W/输出功率依据顾客要求订制（3）导出电压：110/220VAC（4）导出波型：纯正弦波（5）导出頻率：50Hz（6）工作效率：85%（7）输出功率因数：>0.88（8）波型失真率≤5%（9）工作环境：环境温度-20℃～50℃（10）相对环境湿度：﹤90﹪（25℃）（11）保护作用：正负极反接、短路故障、过热、过载保护具有导出短路故障、过温、过载、欠压保护及保护具有全自动恢复作用，选用风机制冷方式，键入导出彻底防护设计，能迅速并行处理运行电容器、电感负荷，三色标示灯显示，键入电压,导出电压，负荷水平和常见故障情况，负荷控制风扇制冷，过压/欠压/短路故障/过载/超温保护
7、西门子S7-200PLCS7-200PLC是仿真模拟式大中小型PLC，开关电源、CPU和其他模块都是单独的，能够通过U形系统总线把开关电源（PS）、CPU和其他模块密切固定不动在西门子S7-200的标准路轨上。每个模块都有一个系统总线联接器，后者插在各模块的背后。开关电源模块一直组装在机架的最左边，CPU模块紧靠开关电源模块。CPU的右边是能够选择的IM插口模块，假如仅用主架导轨而并没有使用拓展支撑架能够不选择IM插口模块。S7程序编写软件组态主架导轨硬件配置时，开关电源，CPU和IM各自放到导轨的1号槽、2号槽和3号槽上。一条导轨一共有11个槽号：1号槽至11号槽，其中4号槽至11号槽能够随便置放除开关电源、CPU和IM以外的其他模块。如：DI（数字量键入）、DO（数字量导出）、AI（仿真模拟量键入）、AO（仿真模拟量导出）、FM（作用模块）和CP（通讯模块）等
8、监管系统（工业触碰屏）（1）尺寸(英寸)10.2（2）液晶显示屏屏：TFT液晶显示屏显示，LED背光（3）显示颜色：真彩，65535色（4）分辨率：800×480（5）液晶显示屏屏色度：200cd/㎡（6）触碰屏：电阻器式（7）供电系统开关电源：24VDC（8）额定输出功率：5W（9）CPU主板：ARMCPU，400MHz（10）内存：64M（11）储存设备：128MFLASH（12）组态软件：MCGS置入式组态软件（运作版）环境条件（1）工作环境温度：0℃~45℃（2）工作环境湿度：5%~90%（3）存储环境温度：-10℃~60℃（4）震动頻率：10-57Hz57-150Hz（5）震动加速率：0.075mm9.8m/s2（6）震动扫频速率：Oct/min≤1产品规格型号（1）结构：工业塑胶结构（2）颜色：工业灰（3）面板尺寸：226.5mm×163mm（4）机柜开孔：215mm×152mm外部插口：（1）串口通信：1×RS232、1×RS485（2）USB：1主1从
9、其它（1）系统试验时的备用开关电源（2路0-30V/2A直流可调稳压开关电源）；（2）有市电相辅相成转换（3）LED恒流推动（4）给予并网、离网逆变器实套件（5）设定电压模块，保证试验过程的安全；（6）可变电阻器，电阻器值调节范围为0～999kΩ（7）DC/DC：5个DC/DC开关电源模块（8）支援外接PC计算机量测阳光能电池I-V特点曲线图(VB软件orLabView)
10、电表规格型号：（1）电流量表：×2个，DC20A，显示方式︰0.5”LCD液晶显示屏显示（2）电压表：×2个，DC50V，显示方式︰0.5”LCD液晶显示屏显示（3）电流量表：×2个，AC5A，显示方式︰0.5”LCD液晶显示屏显示（4）电压表：×2个，AC220V，显示方式︰0.5”LCD液晶显示屏显示（5）环境温度表：×1个，0～99.9℃（6）多作用网络电主要参数表：×1个，AC220V，显示方式︰0.5”LCD液晶显示屏显示，包括RS485，RS232通信作用。
11、负荷：直流负荷（1）风扇：×1个，额定电压：12V，工作电流量：0.25A，输出功率：3W（2）交通出行灯：2组(R,G,B)，额定电压：12V，工作电流量：0.25A，输出功率：3W（3）LED灯：1组交流负荷（1）节能灯：×1个，额定电压：220V，工作电流量：0.15A（2）马达：×1个，额定电压：220V，工作电流量：0.2
12、电池：（1）阳光能专用型阀控式密封性胶体蓄电池，额定电压：12V，额定容积(18-20Ah),充电方式（恒压）；（2）具有如下所示特点：自充放电率低，使用使用寿命长，深充放电能力强，充电效率高，工作环境温度范围宽。
13、系统外形尺寸；长1200×宽780×高1800（㎜）附滚轮便捷促进至户外教学。
