一、产品简述：

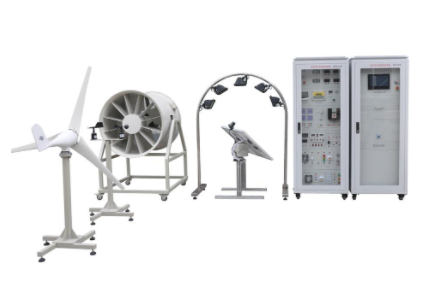

本产品是集于阳光能发电量及风力发电量为一体的新式教学演试试验系统。可进行风力发电量和阳光能发电量及基站的供电系统及并网逆变开关电源系统集成化的有关试验及教学演试。
1、系统主要应用范围：主要给予于职高、高校、研究生、企业技工以阳光能发电量为主导课题的研究和培训。能够帮助学生，进一步了解风光相辅相成发电量站全部系统的基本原理学习并讨论工程具体应用专业技能。2.png2.产品特点1、系统试验平台集成化了室内温/环境湿度，风速、风频等精确测量系统，让使用者操作下去更形象化。
2、系统选用32位数字化DSP技术，对蓄电池充充放电开、全智能化化的管理。
3、系统同歩开关电源，选用日本三菱IGBT模块（IPM）拼装。具有高输出功率因数导出。
4、系统面板上选用形象化的数字表和液晶显示屏显示，让用户了解当前系统工作情况。
5、系统上的离网开关电源能够为用户给予交流220V纯正弦波交流电能。
6、风光相辅相成发电量实训系统，能够让实训学生自主拆装移动，使用简便、无噪声、无污染。
7、系统监管柜集成化高特性一体计算机，可监管系统运作主要参数、并将运作数据长期性保存或打印
二、技术主要参数：
1、阳光能电池板阳光能电池板选用列阵拼装形式，主要选用4块（或大量）小型阳光能电池板建立，可实现阳光能电池板的并接方式和串接方式，从而给予大电流量或大电压的两种阳光能电池板组网方式。
1）电池板：单晶硅/多晶硅
2）最大导出输出功率：4*10W
3）引路电压：21.24V（并接），4*21.24V（串连）
4）短路故障电流量：4*0.75A（并接），0.57A（串连）
2、全自动追踪模块
1）追踪方式：双轴全全自动追踪；精度：±0.5°
2）水准回转视角：360°；俯仰视角：180°
3）控制器供电系统开关电源：DC12V
4）电机供电系统开关电源：DC12V
5）仿真模拟太阳灯：飞利浦Q135/500W3
风力发电量机
1）额定输出功率：300(W)
2）额定电压：12/24(V)
3）额定电流量：33.3/16.7（A）
4）风轮直徑：1.65(m)
5）运行风速：1.5(m/s)
6）额定风速：9.6(m/s)
7）安全风速：35(m/s)
8）工作形式：永磁同歩发电量机
9）风叶转动方向：顺时针
10）风叶总数：3（片）
11）风叶原材料：玻璃提高聚丙烯原材料
12）电机原材料：铝铝合金2-1.png永磁同歩风力发电量机
4、仿真模拟风洞模块1）排风量：32073mз/h2）气压：388Pa3）转速：1440r/min4）输出功率：2.2kW5）可调风速：0～13级持续可调2-2.png仿真模拟风洞
5、风光相辅相成控制器规格型号1）工作电压：12或24VDC2）充电输出功率Pmax：650W3）光伏输出功率Pmax：150W4）风机输出功率Pmax：450W5）充电方式：PWM脉宽调制6）充电最大电流量35A7）过放保护电压11V8）过放恢复电压12.6V9）导出保护电压16V10）卸载开始电压（出厂值）15.5V11）卸载开始电流量（出厂值）15A12）控制器配有蓄电池过充、过充放电保护、蓄电池引路保护、负荷过电压保护、夜间防反充电保护、导出短路故障保护、电池接反保护、欠压和过压防震荡保护、平衡充电、环境温度赔偿、光控电源开关作用；14）负荷为100W以下的12V/24V直流负荷，控制模块一通道为常开导出，另一通道为多类按时导出（光控开、光控关，按时开、按时关，）。2-3.png风光相辅相成控制器
6、离网逆变开关电源1）直流键入电压：9～16VDC电压可选2）额定蔬出输出功率：300W/输出功率依据顾客要求订制3）导出电压：110/220VAC4）导出波型：纯正弦波5）导出頻率：50Hz6）工作效率：85%7）输出功率因数：>0.888）波型失真率≤5%9）工作环境：环境温度-20℃～50℃10）相对环境湿度：﹤90﹪（25℃）11）保护作用：正负极反接、短路故障、过热、过载保护2-4.png离网逆变开关电源
7、同歩并网逆变开关电源1）AC标准电压范围：90V～140V/180V～260VAC2）AC頻率范围：55Hz～63Hz/45Hz～53Hz3）并网导出输出功率：400W4）导出电流量总谐波失真：THDIAC<5%5）相位差：<1%6）孤岛效用保护：VAC;fAC7）导出短路故障保护：限流8）显示方式：LED9）休眠功能损耗：<2W10）夜间功能损耗：<1W11）环境环境温度范围：-25℃～60℃12）环境环境湿度：0～99%(IndoorTypeDesign)2-5.png同歩并网逆变开关电源
8、测风系统1）精确测量范围：风速：0～60m/s风频：0～360°2）精度：±0.1m/s±3°3）工作开关电源：AC220V±20%50HZ，DC12V、5V或其他供电系统。4）记录间距：1分钟～240分钟持续可设定5）内部储存：4Mbit6）通信插口：RS-232/485/USB通信7）环境环境温度：-40℃～50℃8）转速传感器器：0～5000风力发电量机转速检验显示（室内）2-6.png测风系统
9、照度计量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）全自动转换量程。
10、数字电压、电流量、输出功率因数表、温湿度表1）直流电压表：0-200V×3只2）交流电流量表：5A×1只3）交流电压表：0-500V、交流电流量表5A各一只4）交流电磁能计量检定模块：电主要参数精确测量、运作时长、超重警报、输出功率警报门限预置、掉电数据保存5）环境温度、环境湿度表:环境温度精确测量范围：-50℃-+70℃环境湿度精确测量范围：20%-90%
11、蓄电池容积55Ah、电压12V×2只
12、环境监测模块技术指标值带有照度计、环境温度表、环境湿度表，单片机设计钟表系统，实现时长的显示
13、工控一体机，带触碰作用1)CPU:Intel1037U1.8GHz22nm双核处理器TDP17W超低功能损耗处理器2)主板:IntelM11工控固态节能主板3)内存:1GDDR31333超快速内存,支持1333/1066MHz内存,最大可支持8GB。4)电脑硬盘:24GSSD固态电脑硬盘5)显卡:集成化IntelHDGraphics核心显卡,给予VGA、LVDS、双HDMI显示导出,LVDS支持双通道24bit,支持独立显示、双显复制、双显拓展。6)声卡:集成化ALC6626声道高保真音频控制器7)网卡:集成化1个RTL千兆网卡,支持网络唤起、PXE作用。8)开关电源:外置开关电源（100V至220V宽幅电压，全世界通用性）9)显示屏:13寸LED工控屏分辨率：1024*60010)触碰屏:台湾军工Touchkit4线触碰屏，透光性率高；特性稳定，触碰灵巧11)整机插口:4*USB2.0插口,其中两个可支持USB3.0(需订制)，12)1*HDMI插口:1*VGA插口,1*RJ-45网络插口,1*Lineout（绿色）,1*Mic（鲜红色)13）2*COM串口通信,1*12VDC_JACK键入插口系统情况：14)阳光能控制器（带警报作用）：键入电压、电流量、输出功率的数据显示及动态性曲线图显示导出电压、电流量、输出功率的数据显示及动态性曲线图显示蓄电池：电压数据显示及动态性曲线图显示
