一、产品简述
在当今世界，电早已成为大家日常生活中最常见的驱动力来源，大家对电的依赖也愈来愈强，在避开电网的地区，单独供电系统系统就成为大家最需要的开关电源。军队的边防哨所、邮电通信的中继站、公里和铁路线的数据信号灯、地质环境勘查和野外调查的工作站、偏僻的农牧民等。由于大家生活水准的持续提升和技术进步，我们需要幽美舒服的生活环境，因此阳光能、风能等清理能源是我们的选择。本产品是集于阳光能发电量及风力发电量为一体的新式教学演试试验系统。可进行风力发电量和阳光能发电量及基站的供电系统及离网逆变开关电源系统集成化的有关试验及教学演试。
系统主要应用范围本产品集成化风力、光伏相辅相成发电量为一体的教学试验、实训系统。可进行风力发电量和阳光能发电量基站的充充放电及逆变开关电源层面试验及教学演试。能够帮助学生，进一步了解风光相辅相成发电量站全部系统的基本原理学习并讨论工程具体应用专业技能。主要给予于职高、高校、研究生、企业技工以阳光能发电量为主导课题的研究和培训。能够帮助学生，进一步了解风光相辅相成发电量站全部系统的基本原理学习并讨论工程具体应用专业技能。
2.系统主要特点
（1）系统选用立式结构，面板选用标准网孔板，试验模块彻底曝露在外面，较强的临场感、可迅速让学习者进到学习人物角色，集成化了风速精确测量警报系统，彻底闭环控制的控制方式让使用者操作下去更人的本性化。
（2）风光相辅相成发电量控制系统选用16位高特性MCU，对蓄电池充、充放电和风机刹车开展全智能化化的控制。
（3）离网逆变模块boot前端选用8位MCU推动控制，前后桥导出选用进口MOS场效用管使特性更稳定。能够为学习过程中给予稳定的220V纯正弦波交流电能。

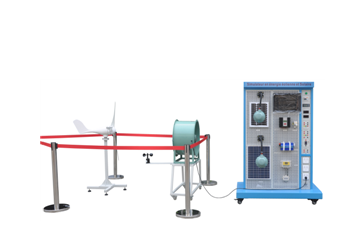

（4）风光相辅相成发电量实训系统，能够让学生自主拆装移动，使用简便、无噪声、无污染。3.设备构成风光相辅相成发电量实训系统主要由灯源仿真模拟控制系统、仿真模拟风场系统，风力发电量机，风速、风频检验设备，风光相辅相成充充放电管理系统、离网逆变与负荷系统。
二、技术主要参数
阳光能电池板光伏部件方阵：由阳光电池部件（也称光伏电池部件）遵循系统需求串、并接而成，在阳光光照射下将阳光能变换成电磁能导出，它是阳光能光伏系统的核心构件。系统主要选用2块（10W单晶硅1块，20W多晶硅1块）小型阳光能电池板建立，可实现阳光能电池板的并接方式和串接方式，从而给予大电流量或大电压的两种阳光能电池板组网方式。
A.电池板（1）电池板：单晶硅（2）最大导出输出功率：10W（3）引路电压：21.24V（4）短路故障电流量：0.58A
B.电池板（1）电池板：多晶硅（2）最大导出输出功率：20W（3）引路电压：21.24V（4）短路故障电流量：1.17A
2.投影灯（仿真模拟太阳灯）（1）电压：220V（2）頻率：50Hz（3）最大输出功率：200W（4）电流量：0.9A
3.风力发电量机（1）额定输出功率：300(W)（2）额定电压：12(V)（3）额定电流量：22.5（A）（4）风轮直徑：1.52(m)（5）运行风速：2.5(m/s)（6）额定风速：9.6(m/s)（7）安全风速：35(m/s)（8）工作形式：永磁同歩发电量机（9）风叶转动方向：顺时针（10）风叶总数：3（片）（11）风叶原材料：玻璃提高聚丙烯原材料
4．仿真模拟风洞模块（鼓风机）（1）排风量：10000mз/h（2）气压：215Pa（3）转速：1440r/min（4）电压：220V（5）頻率：50Hz（6）输出功率：0.75kW（7）可调风速：0～13级持续可调
5．风光相辅相成控制器规格型号（1）工作电压：12VDC（2）充电输出功率Pmax：650W（3）光伏输出功率Pmax：100W（4）风机输出功率Pmax：550W（5）充电方式：PWM脉宽调制（6）充电最大电流量35A（7）过放保护电压11V（8）过放恢复电压12.6V（9）导出保护电压16V（10）卸载开始电压（出厂值）15.5V（11）卸载开始电流量（出厂值）15A（12）控制器配有蓄电池过充、过充放电保护、蓄电池引路保护、负荷过电压保护、夜间防反充电保护、导出短路故障保护、电池接反保护、欠压和过压防震荡保护、平衡充电、环境温度赔偿、光控电源开关作用；（13）负荷为100W以下的12V/24V直流负荷，控制模块一通道为常开导出，另一通道为多类按时导出（光控开、光控关，按时开、按时关，）。
6．离网逆变开关电源（1）直流键入电压：9～16VDC电压可选（2）额定蔬出输出功率：300W（3）导出电压：110/220VAC（4）导出波型：纯正弦波（5）导出頻率：50Hz（6）工作效率：85%（7）输出功率因数：>0.88（8）波型失真率≤5%（9）工作环境：环境温度-20℃～50℃（10）相对环境湿度：﹤90﹪（25℃）（11）保护作用：短路故障、过热、过载保护
7．测风系统（1）精确测量范围风速：0～60m/s（2）精度±0.1m/s（3）工作开关电源：AC220V±20%（4）环境环境温度：-40℃～50℃
8．数字电压表（1）光电池电压表：0-200V×1只（2）负荷电压表：0-200V×1只（3）逆变电磁能计量检定模块：电主要参数精确测量、运作时长、超重警报、输出功率警报门限预置、掉电数据保存（4）环境温度、环境湿度表:环境温度精确测量范围：-50℃-+70℃环境湿度精确测量范围：20%-90%
9．蓄电池容积55Ah、电压12V×1只10．负荷模块（选配出入口型无此项）（1）DC12V直流负荷五组。（理性负荷3组，阻性负荷2组）1）理性负荷有：12V直流风扇、12V直流电机、12V蜂鸣器2）阻性负荷有：12V交通出行灯、3WLED灯（2）AC220V交流负荷四组。（理性负荷1组，阻性负荷3组）1）理性负荷有：220V直流风扇2）阻性负荷：220V交通出行灯.220V3WLED灯三、主要试验实训具体内容试验一：基本试验具体内容1、风光相辅相成发电量试验2、风力发电量试验3、光伏发电量试验4、风光相辅相成控制器试验5、蓄电池充充放电试验6、离网逆变器试验试验二：阳光能电池板特点试验系列产品1、阳光能电池板引路电压检测试验2、阳光能电池板短路故障电流量检测试验3、阳光能电板I-V特点检测试验4、阳光能电池板最大导出输出功率测算试验5、阳光能电池板添充因素测算试验6、阳光能电池板变换效率精确测量试验7、引路电压与相对光照强度的函数关系试验8、短路故障电流量与相对光照强度的函数关系试验9、阳光能电池板P-V特点检测试验
10、阳光能电池板暗伏安特点检测试验
11、阳光能部件导出特点检测试验
12、串连电阻器对添充因素的影响检测试验
13、并接电阻器对添充因素的影响检测试验
14、阳光能电池光谱仪特点检测试验
15、阳光能电池板的串连引路电压检测试验
16、阳光能电池板的串连短路故障电流量检测试验
17、太阳能电池板的并接引路电压检测试验
18、阳光能电池板的并接短路故障电流量检测试验试验
三：阳光能蓄电池控制器试验系列产品
1、阳光能蓄电池充电控制试验
2、控制器充充放电保护试验
3、蓄电池电压、电流量检测试验
4、蓄电池电量估测试验
5、控制电池电流量注入、导出试验
6、控制器环境环境温度精确测量试验
7、控制器光控-时控导出试验试验
四：阳光能光伏逆变器试验系列产品
1、逆变器的工作基本原理分析试验；
2、导出电压、电流量检测试验；
3、最大导出输出功率的估计试验；
4、过载或短路故障保护演试试验；
5、键入电压防反接演试试验；
6、键入电压范围检测试验；
7、变换效率测算试验；
试验五：风力发电量机运作过程与风动能变换演试试验
1、风力发电量基础理论基本原理性试验
2、风力发电量系统设计试验
3、风力发电量控制技术试验
4、风力发电量有关精确测量技术试验
5、风力发电量基础理论与应用技术仿真试验
6、发电量机转速与导出电压关系试验
7、发电量机转速与导出电流量关系试验
8、发电量机转速与导出頻率关系试验
9、风速即转速与出输出功率关系试验
10、鼓风机调速试验
