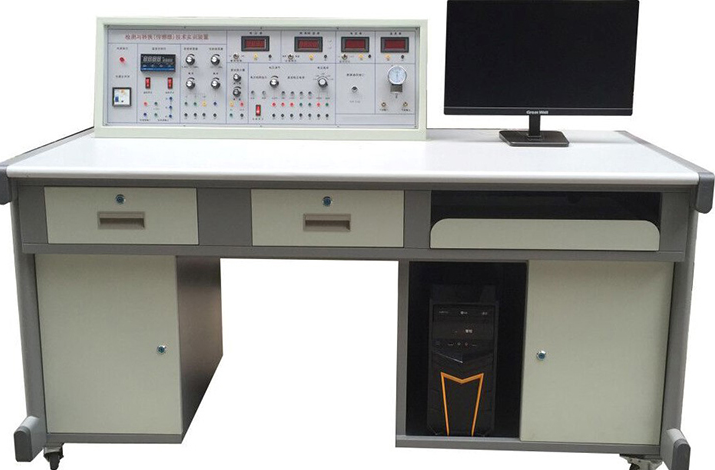

传感器实验台

传感器实验台

二、传感器器试验台技术主要参数：

1、键入开关电源：AC220V±5%50±1Hz

2、额定电流量：≤5A

3、直流开关电源：±5V±15V

4、稳压指数：±1%

5、电压纹波：≤10mV

6、非线形偏差：≤5%

7、精确测量精度：≤1%

8、功耗：100VA

9、导出电流量：1A

10、相对环境温度：-5℃～40℃

11、相对环境湿度：＜85%（25℃）

12、试验台规格型号外形尺寸：1600×750×1100mm

三、传感器器试验设备主控台作用：

1、传感器器试验台给予四组直流稳压开关电源：±5V、±15V；±2V~±10V分五挡导出，2~24V可调，具有短路故障保护作用。

2、低频数据信号产生器：1Hz-30Hz导出持续可调，Vp-p值10V，最大导出电流量0.5A。

3、音频数据信号产生器：0.4KHz-10KHz导出持续可调，导出电压范围：0VP~10VP持续可调，最大导出电流量：0.5A（有效值0.4KHz）。

4、差动变大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流变大器。

5、数字式电压表：三位半显示，量程±2V、±20V，键入阻抗100KΩ，精度1%。

6、数字式頻率/转速表：由四只数码管，2只发亮管构成，键入阻抗100KΩ，精度1%。頻率精确测量范围1-9999Hz，转速精确测量范围1-9999r/min。

7、环境温度表：0-150℃度，精度1%。

8、高精度环境温度控制PID调整仪，多种键入导出规格型号，具有人工智能化调整以主要参数自整定作用。

9、机械式压力表：0-40Kpa，精度2%。

10、手动式标准气压源：0-40Kpa。

四、三源部分：

1、加温源：16V交流开关电源加温，环境温度控制范围0~150℃。

2、旋转源：0-12V直流开关电源推动，转速可调范围0~2400转/分。

3、震动源：震动頻率1-30Hz（可调），共振頻率13Hz左右。传感器器试验台3D仿真模拟软件如下所示超声波传感器器传感器器介绍传感器器构成结构传感器器工作基本原理传感器器试验实例热释电传感器器应变片传感器器气敏传感器器差动传感器器电涡流传感器器热电偶传感器器PT100传感器器五、数据收集卡及处理软件：数据收集工作12位AD变换、RS232、USB插口，分辨率由1/22048，采样周期1m-100ms，采样速率可选择，就可以单次采样亦能持续采样。给予的处理软件有优良的计算机界面，能够开展试验项目选择与编写、数据收集、特点曲线图的分析、比较、文档存取、打印等。

传感器种类及技术指标：（参考值）
